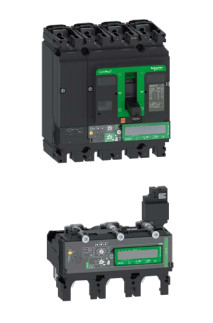

Schneiders Original MicroLogic 4.2/4.3/7.2E/7.3E & AL Industrie-Schaltkreislauf

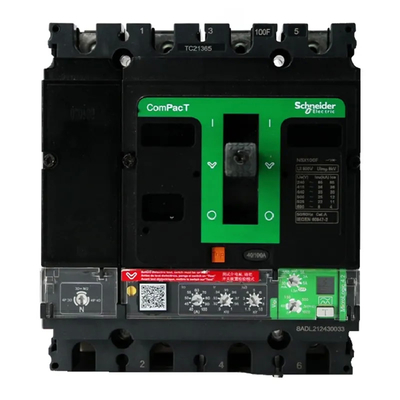

Compact NSX

Die ComPacT NSX geformte Gehäuse Schaltkreisbrecher (MCCB) Reihe ist entworfen, um Raum und Brechkapazität zu optimieren.

Spezifikation:

---Flexible Montage in beliebiger Lage: Schaltplatte oder Wandmontage
--- Nennstrom: 16 bis 630 A
---9 Trennkapazitäten für die beiden Größen von Leistungsschaltern:
- bis zu 250 A: 25, 36, 50, 70, 100, 150, 200 kA bei 415 V

- bis zu 630 A: 36, 50, 70, 100, 150, 200 kA bei 415 V

- sowohl Leistungsschalter mit 75 als auch mit 100 kA bei 690 V

---1, 2, 3 und 4-Stählversionen erhältlich
---Große Bandbreite an elektronischen und thermo­magnetischen Schutzmitteln
--- Fortgeschrittene Fahrmaschine mit integrierter Leistungsmessung: I, U, P, E, THD, f, CosPhi
---Austauschbare Trip-Einheiten zur Erweiterung Ihres Panels mit intelligenteren Funktionen
--- Steck- und Kabelsysteme und Kommunikationszubehör
---Viele Optionen für Hilfsmittel und Zubehör (Feldinstallation)
---Integrierter Schutz vor Erdleckage über MicroLogic Vigi (Erdleck-Schaltkreislaufschalter - ELCB)

integrierte elektronische Leckenschaltanlage
Kleine Größe, hohe Leistung, integrierte Verteilungsschutz und Leckenschutz
Integration in eine elektronische Reiseeinheit
400-630A thermisch-magnetisch geformtes Gehäuse
Hochstrom-thermisch-magnetischer Schaltkreislaufbrecher, flexible und zuverlässige Schutzlösung
Universal elektrischer Bedienmechanismus
Neues Design, direkter Antrieb, Breitspannungsstromversorgung
MicroLogic 5B elektronische Antriebseinheit und kompletter Schaltkreislauf
Vollstrom abdeckung, vollständig einstellbar, jeder Schutz kann geschlossen werden
Vorverkabelte Hilfskontakte
Die gleiche Größe, zwei Sätze unabhängiger trockener Kontakte, können mit verschiedenen Sekundärspannungen verbunden werden.

Anwendungen
Eine ausgezeichnete Wahl für alle Standard- und spezifischen Anwendungen, einschließlich:

Standardanwendungen: Industrie, Gebäude, Infrastrukturen
Spezifische Anwendungen, die hohe Leistungsfähigkeit erfordern: Schifffahrt, Gewinnung und Verarbeitung von Öl und Gas, Bergbau, Metall- und Mineralstoffproduktion und Rechenzentren
Systemen zur Übertragung von Quellen (TransferPact): Dienstleistungssektor (Krankenhausoperationsräume, Computerräume), Industrie (Montagelinie, Schiffsmaschinenräume usw.), Infrastruktur (Laufbahn, Eisenbahn usw.)

Eigenschaften
Nennstrom für den Rahmen	100A, 160A, 250A, 400A, 630A, 800A,1000A, 1250A, 1600A;
Aktuelle Nennwerte für Fahrerfahrzeuge	2.5A, 6.3A, 12.5A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 63A, 80A, 100A, 125A150A, 160A, 200A, 220A, 250A, 320A, 400A, 500A, 570A, 630A, 1000A1200A, 1250A, 1500A, 1600A;
Brechfähigkeit	16, 25, 36, 50, 70, 100, 150, 200KA und Ics=100%Icu;
Typ der Fahrgemeinschaft	mit einer Leistung von mehr als 10 W;
Schutzart	Verteilungsschutz, Leckenschutz, Motorenschutz;
Installationsmethode	Feststehendes, Steckfach, Ausziehbares;
Betriebsmodus	Schalten Sie den Griff, Drehen Sie den Griff, Verlängern Sie den Drehgriff, Elektrische Bedienung, Brechfähigkeit;
