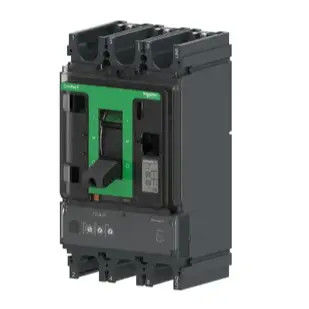

Schneiders Original 400-630A thermisch magnetisch geformtes Gehäuse Schaltkreisbrecher
Produktdetails
| Struktur: | Doppel rotierende Kontakte, maximale Bruchleistung Ics=100%Icu=150kA | Art der Ware: | Wärmemagnetisch geformtes Gehäuse-Schaltkreisbrecher |
|---|---|---|---|
| Bildstrom: | 400/630A | Nennstrom (40°C): | 400/500/600A |
| Brechkapazität: | Ics=100%Icu=36/50/70/100/150kA | Nennspannung: | Die Leistung ist die Höhe der Leistung. |
| Isolierungs-Spannung: | Ui= 800 V | Zahl der Polen: | 3P3D/4P4D |
| Hervorheben |
Schneiders Original geformtes Gehäuse Schaltkreisbrecher,630A Industrie-Schaltkreislaufschalter,400A Industrie-Schaltkreisbrecher |
||
Produktbeschreibung
Schneiders Original 400-630A thermisch magnetisch geformtes Gehäuse Schaltkreisbrecher
Compact NSX
Der Rahmenstrombereich des ComPact NSX liegt zwischen 100A und 630A und die Bremsstufen umfassen 36KA, 50KA, 70KA, 100KA und 150KA.Drehgriffe, erweiterter Drehgriff und elektrischer Bedienmechanismus.2Mikrofon 2.3, etc., um Funktionen wie Verteilungsschutz, Motorenschutz, Generatorenschutz, 400 Hz-Anwendung, Lastschalter und Dual-Power-Switching-System zu erreichen.Einheiten des Typs A oder E können verschiedene Leistungsparameter messen, kann die Schranktüranzeige FDM121 die Messungen aller Fahrgeräte anzeigen,und das Modul Modbus kann mit einem BSCM (Standsteuerungsmodul für Leistungsschalter) und einem elektrischen Betrieb mit Kommunikationsfunktion verwendet werden, um vier Fernfunktionen zu erreichen.
Spezifikation:
---Flexible Montage in beliebiger Lage: Schaltplatte oder Wandmontage
--- Nennstrom: 16 bis 630 A
---9 Trennkapazitäten für die beiden Größen von Leistungsschaltern:
- bis zu 250 A: 25, 36, 50, 70, 100, 150, 200 kA bei 415 V
- bis zu 630 A: 36, 50, 70, 100, 150, 200 kA bei 415 V
- sowohl Leistungsschalter mit 75 als auch mit 100 kA bei 690 V
---1, 2, 3 und 4-Stählversionen erhältlich
---Große Bandbreite an elektronischen und thermomagnetischen Schutzmitteln
--- Fortgeschrittene Fahrmaschine mit integrierter Leistungsmessung: I, U, P, E, THD, f, CosPhi
---Austauschbare Trip-Einheiten zur Erweiterung Ihres Panels mit intelligenteren Funktionen
--- Steck- und Kabelsysteme und Kommunikationszubehör
---Viele Optionen für Hilfsmittel und Zubehör (Feldinstallation)
---Integrierter Schutz vor Erdleckage über MicroLogic Vigi (Erdleck-Schaltkreislaufschalter - ELCB)
400-630A thermisch magnetisch geformte Gehäuse-SchaltkreisbrecherSpezifikation:
Doppeldrehbare Kontaktstruktur, maximale Bruchleistung Ics=100%Icu=150kA
Ausgezeichnete Strombegrenzungsleistung und Energieauslösungsfunktion, die Schäden durch Fehlstrom an elektrischer Ausrüstung reduziert
Rahmenstrom: 400/630A
Nennstrom (40°C): 400/500/600A
Bremskapazität: Ics=100%Icu=36/50/70/100/150kA
Nennspannung Ue=690V
Isolierspannung Ui= 800V
Anzahl der Stangen: 3P3D/4P4D
Auslösungseinheit: TMA
Ir=0,7-1 In einstellbarer Form
II=4-10 In verstellbarer Form
| Typ ComPacT | Bildverteilung | Brechfähigkeit | Anzahl der Stangen | Reiseeinheit | Nennwerte für Fahrten | Zusatzwort |
| NSX = C | 63m = 11 | 16kA = E | 1P = 1 | TMD = TM | 16 = 016 | EverLink = L |
| NSXm = C | 160m = 12 | 25kA = B | 2P = 2 | MA = MA | 20 = 020 | Busbar = B |
| 100 = 10 | 36kA = F | 3P3D = 3 | TMG = MG | 25 = 025 | Fest = F | |
| 160 = 16 | 50kA = N | 4P4D = 4 | Mikrometer 1,3 M = 1 M | 30 = 030 | DC = D | |
| 250 = 25 | 70kA = H | 3P2D = 5 | Mikrometer 2,2/2,3 = 2D | 40 = 040 | Schalter = S | |
| 400 = 40 | 100kA = S | 4P3D = 6 | Mikrometer 2,2 G = 2 G | 50 = 050 | Gleichstrom PV = DP | |
| 630 = 63 | 150kA = L | Mikrometer 4,1/4,2/4,3 = 4V | 63 = 063 | |||
| 800 = 80 | Ich... | Mikrometer 4,2 = 4 V | 80 = 080 | Acc mit Ausweis | ||
| Ich... | 100 = 100 | Veränderung = T | ||||
| Ich... |
Anwendungen
Eine ausgezeichnete Wahl für alle Standard- und spezifischen Anwendungen, einschließlich:
Standardanwendungen: Industrie, Gebäude, Infrastrukturen
Spezifische Anwendungen, die hohe Leistungsfähigkeit erfordern: Schifffahrt, Gewinnung und Verarbeitung von Öl und Gas, Bergbau, Metall- und Mineralstoffproduktion und Rechenzentren
Systemen zur Übertragung von Quellen (TransferPact): Dienstleistungssektor (Krankenhausoperationsräume, Computerräume), Industrie (Montagelinie, Schiffsmaschinenräume usw.), Infrastruktur (Laufbahn, Eisenbahn usw.)
| Eigenschaften | |
| Nennstrom für den Rahmen | 100A, 160A, 250A, 400A, 630A, 800A,1000A, 1250A, 1600A; |
| Aktuelle Nennwerte für Fahrerfahrzeuge | 2.5A, 6.3A, 12.5A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 63A, 80A, 100A, 125A150A, 160A, 200A, 220A, 250A, 320A, 400A, 500A, 570A, 630A, 1000A1200A, 1250A, 1500A, 1600A; |
| Brechfähigkeit | 16, 25, 36, 50, 70, 100, 150, 200KA und Ics=100%Icu; |
| Typ der Fahrgemeinschaft | mit einer Leistung von mehr als 10 W; |
| Schutzart | Verteilungsschutz, Leckenschutz, Motorenschutz; |
| Installationsmethode | Feststehendes, Steckfach, Ausziehbares; |
| Betriebsmodus | Schalten Sie den Griff, Drehen Sie den Griff, Verlängern Sie den Drehgriff, Elektrische Bedienung, Brechfähigkeit; |
