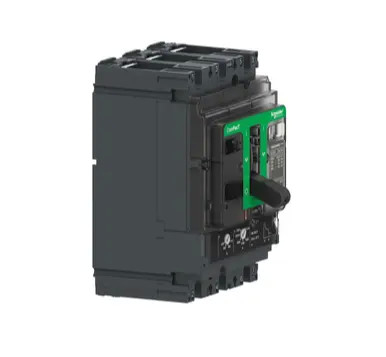

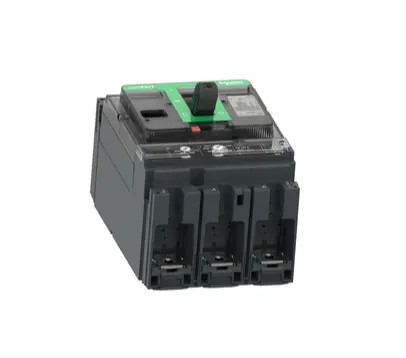

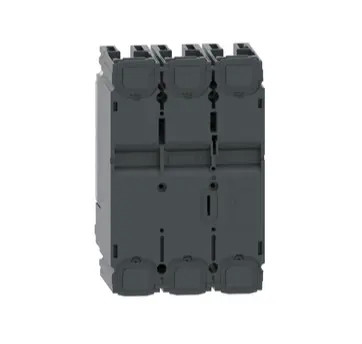

Schneiders Original MicroLogic 5B Elektronische Fahrgeräte Komplett-Schaltkreisbrecher

Compact NSX

ComPact NSX ist eine von Schneider Electric eingeführte neue Generation von Formgehäuse-Schaltungsschaltern, die 23 innovative patentierte Technologien integriert, die nicht nur die Schutzleistung verbessern, sondern auch dieaber auch umfassende Energieverwaltungsfunktionen integriert, wird zu einem Mess-, Management- und Kommunikationsinstrument für Energieeinsparung und Emissionsreduktion.

Spezifikation:

---Flexible Montage in beliebiger Lage: Schaltplatte oder Wandmontage
--- Nennstrom: 16 bis 630 A
---9 Trennkapazitäten für die beiden Größen von Leistungsschaltern:
- bis zu 250 A: 25, 36, 50, 70, 100, 150, 200 kA bei 415 V

- bis zu 630 A: 36, 50, 70, 100, 150, 200 kA bei 415 V

- sowohl Leistungsschalter mit 75 als auch mit 100 kA bei 690 V

---1, 2, 3 und 4-Stählversionen erhältlich
---Große Bandbreite an elektronischen und thermo­magnetischen Schutzmitteln
--- Fortgeschrittene Fahrmaschine mit integrierter Leistungsmessung: I, U, P, E, THD, f, CosPhi

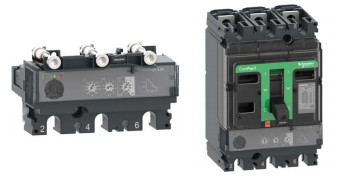

---Austauschbare Trip-Einheiten zur Erweiterung Ihres Panels mit intelligenteren Funktionen
--- Steck- und Kabelsysteme und Kommunikationszubehör
---Viele Optionen für Hilfsmittel und Zubehör (Feldinstallation)
---Integrierter Schutz vor Erdleckage über MicroLogic Vigi (Erdleck-Schaltkreislaufschalter - ELCB)

Bildstrom: 100/160/250/400/630A
Nennstrom: In=25-630A
LSI-Drei-Stufen-Schutz, Ir, Tr, Isd, Tsd, Ii alle Parameter einstellbar
Lange Verzögerung, kurze Verzögerung, sofortiges Schutzabschalten optional

Anwendungen
Eine ausgezeichnete Wahl für alle Standard- und spezifischen Anwendungen, einschließlich:

Standardanwendungen: Industrie, Gebäude, Infrastrukturen
Spezifische Anwendungen, die hohe Leistungsfähigkeit erfordern: Schifffahrt, Gewinnung und Verarbeitung von Öl und Gas, Bergbau, Metall- und Mineralstoffproduktion und Rechenzentren
Systemen zur Übertragung von Quellen (TransferPact): Dienstleistungssektor (Krankenhausoperationsräume, Computerräume), Industrie (Montagelinie, Schiffsmaschinenräume usw.), Infrastruktur (Laufbahn, Eisenbahn usw.)

Eigenschaften
Nennstrom für den Rahmen	100A, 160A, 250A, 400A, 630A, 800A,1000A, 1250A, 1600A;
Aktuelle Nennwerte für Fahrerfahrzeuge	2.5A, 6.3A, 12.5A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 63A, 80A, 100A, 125A150A, 160A, 200A, 220A, 250A, 320A, 400A, 500A, 570A, 630A, 1000A1200A, 1250A, 1500A, 1600A;
Brechfähigkeit	16, 25, 36, 50, 70, 100, 150, 200KA und Ics=100%Icu;
Typ der Fahrgemeinschaft	mit einer Leistung von mehr als 10 W;
Schutzart	Verteilungsschutz, Leckenschutz, Motorenschutz;
Installationsmethode	Feststehendes, Steckfach, Ausziehbares;
Betriebsmodus	Schalten Sie den Griff, Drehen Sie den Griff, Verlängern Sie den Drehgriff, Elektrische Bedienung, Brechfähigkeit;
