MK3pharmHT - EDI-Zelle

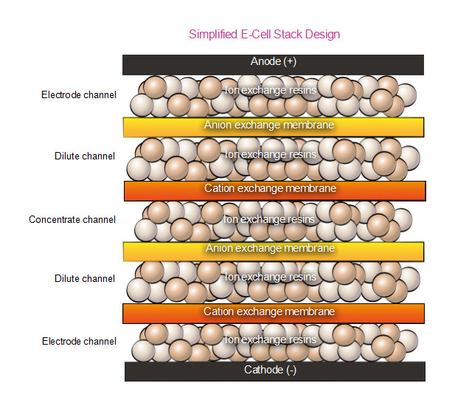

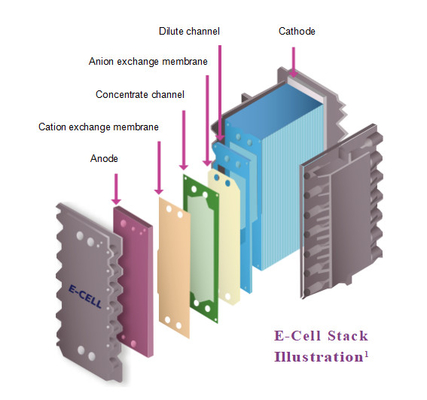

Das MK-3pharmHT-Modul ist eine EDI-Zelle, die in der Lage ist, demineralisiertes Wasser mit extrem hoher Reinheit für pharmazeutische Anwendungen zu erzeugen.Die Ionen werden durch ein Ionenwechselharz eliminiert, die durch elektrischen Strom kontinuierlich regeneriert wird. Daher sind Prozessunterbrechungen und regenerierende Chemikalien nicht erforderlich, um ihre Funktionalität wiederherzustellen.
Darüber hinaus kann das Modul einer thermischen Desinfektion unterzogen werden (160 Zyklen bei T < 85 oC - P < 2,1 bar).Es ist möglich, die Qualität des erzeugten Wassers auch aus mikrobiologischer Sicht zu optimieren.
Technische Daten:
| Konstruktionsdruck der E-ZelleTMModul |
6.2 Bar |
| Arbeitsdruck |
3.1-6.2 Bar |
| Lastverlust |
10,4-2,4 Bar |
| Betriebstemperatur |
4.4 bis 40oC |
| Membran |
Asahi Glass Corporation (AGC) |
| Ionenaustauschharz |
Mitsubishi Chemical |
| Anodematerial |
Diex/TiO2Su Ti |
| Kathodenmaterial |
aus rostfreiem Stahl |
| Abmessungen |
300 x 480 x h 610 mm |
| Gewicht |
92 kg |
| Verbindungen |
TC (1" für Futtermittel - 3/4" für Konzentrat) |
Leistung:
| Mindestdurchfluss |
1.6 m3/h |
| Höchstdurchfluss |
4.6 m3/h |
| Normalstrom |
4.1 m3/h |
| Erholung |
90 bis 95% |
| Versorgungsspannung |
300 VDC (höchstens) |
| Strom |
0.5 - 5.2 A |
| Qualität des produzierten Wassers |
Widerstand > 10 MΩ-cm |
Das gelieferte Wasser muss folgende Anforderungen erfüllen:
| Bestandteil |
Einheit |
Stromversorgung |
| TEA* |
ppm CaCO3 |
< 25 @ 4,1 m3/h |
| Leitfähigkeit |
US/cm |
< 43 |
| pH |
|
von 5 bis 9 |
| Härte |
ppm CaCO3 |
< 1 |
| Silikon (reaktiv) |
ppm |
< 1 |
| Zentrale Position |
ppm |
< 0.5 |
| Gesamtchlor |
ppm |
< 0.05 |
| Fe, Mn, H2S |
ppm |
< 0.01 |
| SDI 15 Minuten. |
|
< 1.0 |
| Trübung |
NTU |
< 1.0 |
| Öl und Fette |
|
Nicht nachweisbar |
| Oxidationsmittel |
|
Nicht nachweisbar |
| Farbe |
APHA |
< 5 |
* TEA stellt die Gesamtanionenauflast dar, also einschließlich CO2
In jedem Fall ist das Modul vor Komponenten zu schützen, die das Harz oder die Membranen schädigen könnten, sowie vor Überdruck und Wasserhammererscheinungen.
Anmerkung: Die Modulzufuhr muss durch Umkehrosmose durchdrungen sein oder Wasser mit gleichwertigen Eigenschaften aufweisen.Die oben genannten Parameter gelten als Höchstwerte für jeden einzelnen Kontaminanten.Die Qualität des Einlasswassers, das für eine bestimmte Anwendung geeignet ist, muss von Fall zu Fall festgelegt werden.

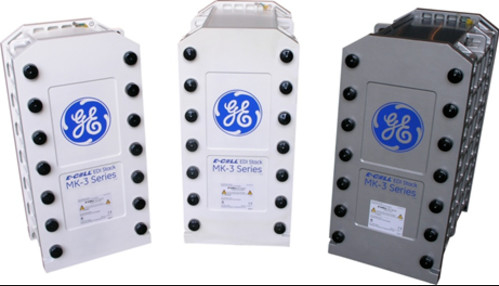

Die folgende Abbildung zeigt GE, Suez und Veolia von links nach rechts (alles gleiche Produkte:WeichweizenEDI-Modul)
Typische Anwendungen
Der E-Cell MK-3PharmHT Stack produziert ultrareines Wasser, das die von USP, EP und anderen Pharmakopöen festgelegten Qualitätsstandards in einer Reihe von Anwendungen konsequent übertrifft.
* Erzeugung von Wasser für Injektionszwecke.
* Bereitstellung von reinigtem Wasser für pharmazeutische Zwecke.
* Als Quelle für Laborsysteme für gereinigtes Wasser dienen.
Um den Entwurfsprozess zu vereinfachen und das Vertrauen in Ihre EDI-Anwendung weiter zu stärken,Veolia bietet Leistungsprognosen und -garantien für die E-Cell MK-3PharmHT über die Winflows*-Software oder per direkten Kontakt an..
Qualitätssicherung
Der E-Cell MK-3PharmHT Stack gewährleistet eine außergewöhnliche Qualität mit mehreren Zertifizierungen und Konformitäten:
* CE-, RoHS-, CSA- und EAC-Kennzeichen für Sicherheit und Umwelt.
* Alle Materialien, die mit den durch den Stapel verarbeiteten Flüssigkeiten in Berührung kommen, entsprechen den FDA-Vorschriften und gewährleisten die Sicherheit für pharmazeutische und biotechnologische Anwendungen.
* UKCA-Zertifizierung für die Konformität mit britischen Normen.
* Hergestellt in einer ISO 9001 und ISO 14001 Anlage, die qualitativ hochwertige Produktionsprozesse und ökologische Nachhaltigkeit gewährleistet.
* Halal-Zertifizierung durch den Islamic Food and Nutrition Council of America (IFANCA®), die die Einhaltung der islamischen Ernährungsgesetze gewährleistet.
Diese Zusicherungen geben Ihnen Sicherheit, wenn Sie den E-Cell MK-3PharmHT-Stack für Ihre ultra-reinen Wasserbedürfnisse verwenden.
| MK-3PharmHT Stack Spezifikationen |
| Nennwert Durchfluss |
3.4 m3/h (15 (gpm) |
| Durchfluss Zinssatz Reichweite |
1.6 ¢5.4 m3/h (7,0 ¢23.8 (gpm) |
| Schifffahrt Gewicht |
100 Weigerung (220 1 kg) |
|
Abmessungen
(Breite x Größe x Tiefe)
|
30 cm x 61 cm x 54 cm
12 ¢ x 24 ¢ x 22 ¢
|
| Erzeugnis Wasser QualitätAnmerkung 1 |
| Garantien Erhältlich |
| Widerstand |
≥ 10 - Ich weiß nicht.cm |
| Typisch Entfernung Effizienz |
| Natrium |
≥ 990,9% Entfernung |
| Silikon (SiO2) |
Aufstehen. bis 99 Prozent Entfernung |
| BetriebParameter |
| Erholung |
Aufstehen. bis 96% |
| Spannung |
0 ¢ 300 VDC |
| Amperage |
0 ¢5.2 ADC |
| Einlass Druck Anmerkung 2 |
≤ 6.9 Bar (100 PSI) |
| Druck Verlassen. Anmerkung 3 |
1.4 ¢2.8 Bar |
20 ¢ 40 PSI |
| Wärmewasserreinigung Zyklen |
160 |
| Höchstbetrag Sanitäre EinrichtungenTemperatur |
85 °C (auf 85°F) |
| Höchstbetrag Sanitäre Einlassdruck |
2.1 Bar (30 PSI) |
| Futtermittel Wasser Spezifikationen Anmerkung 4 |
|
Gesamtzahl austauschbarer Anionen
(TEA als CaCO3)Anmerkung 5
|
≤ 63.6ppm
|
| Leitfähigkeit Äquivalent |
≤ 109Schnittstellen |
| Temperatur |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
| Gesamthärte (CaCO)3)Anmerkung 6 |
≤ 1.0ppm |
| Silikon (SiO)2)Anmerkung 7 |
≤ 1.0ppm |
| Gesamtzahl Biologische Erzeugnisse Kohlenstoff (TOC als C) |
≤ 0.5ppm |
| GesamtzahlChlor |
≤ 0.05 ppm |
| Fe, M, H2S |
≤ 0.01 ppm |
| Bor Anmerkung 8 |
≤ 1.0ppm |
| pH |
4 bis11 |
| Erdöl &Fett |
Keine nachweisbar |
| Partikel Anmerkung 9 |
Zentralbankdurchdringen |
| Oxidation Vertreter |
Keine nachweisbar |
| Farbe Anmerkung 10 |
≤ 5APHA |
Anmerkungen zum Betrieb und zur Verwendung des E-Cell MK-3PharmHT-Stacks:
1.Leistungsänderungen:Verwenden Sie die Winflows-Projektionssoftware, um die erwartete Wasserqualität, Widerstandsfähigkeit, Natrium,und Silikonleistungsgarantien, die auf Ihre Konstruktionsbedingungen zugeschnitten sindFür Bor oder zusätzliche Garantien wenden Sie sich bitte an Veolia.
2.Bestimmung des Einlassdrucks:Der Einlassdruck wird durch die nachgelagerten Druckanforderungen für die Produkt- und Konzentratströme, die Wahl des Gegenstroms oder des Gleichstroms beeinflusst.und der Druckabfall über den Stapel.
3.Nennwerte:Alle Spezifikationen sind bei Nenndurchfluss und 25 °C angegeben. Für die konstruktionsspezifische Überprüfung ist die Projektionssoftware Winflows zu lesen.
4.Spezifikationen für Futterwasser:Überprüfen Sie die Spezifikationen des Zufuhrwassers für Ihre Konstruktionsbedingungen mit Hilfe der Projektionssoftware Winflows und des Handbuchs des Eigentümers des E-Cell Stacks.
5.TEA (Gesamtumtauschbare Anion):TEA stellt die Gesamtkonzentration aller im Futterwasser vorhandenen Anionen dar, einschließlich der Beiträge von OH-, CO2 und SiO2.Es ist wichtig, Winflows zu verwenden, um sicherzustellen, dass das Futterwasser TEA unter den spezifischen Betriebsbedingungen der Anwendung akzeptabel istDie Tabellenwerte werden bei Mindestfluss und Höchsttemperatur angegeben.
6.Grenzwerte für die Härte von Futterwasser:Die Grenze für die Härte von CaCO3-Zufuhrwasser in Form von 1,0 ppm gilt speziell für den Standardbetrieb mit Gegenstrom.1 ppm als CaCO3.
7.Silikogrenzüberlegungen:Der zulässige Siliziumgehalt sinkt, wenn der Durchfluss die Nennwerte übersteigt; zusätzlich sinkt der zulässige Siliziumgehalt auf 0,5 ppm, wenn die Härte des Futterwassers CaCO3 übersteigt.
8.Borzufuhrgehalt:Der Borgehalt darf 0,3 ppm als B nicht überschreiten, wenn eine Siliziumdioxidgarantie oder eine Resistivitätsgarantie von mehr als 10 MOhm-cm erforderlich ist.Höhere Borwerte können die Leistung beeinträchtigenBei Abwesenheit dieser Anforderungen beträgt der Grenzwert 1,0 ppm Bor.
9.Umkehrosmose oder gleichwertiges Futterwasser:RO wird empfohlen, da es EDI-Zufuhrwasser liefert, das weitgehend frei von Feinstaub, kolloidalem Material und organischen Stoffen mit hohem Molekulargewicht ist, die Ionenwechselmedien verunreinigen können.Dies ist von entscheidender Bedeutung, da EDI-Stacks nicht zurückgewaschen/flüssig gemacht werden können, um Partikel zu entfernenSysteme mit einer offenen Konfiguration zwischen RO (oder einer anderen Quelle) und der E-Zelle müssen Filter vor der E-Zelle enthalten, um vor Partikelkontamination zu schützen.ein 5 μm absoluter oder ein 1 μm nominaler Filter ist geeignet.
10.APHA Farbstandard:APHA bezieht sich auf den Farbstandard/die Farbskala, die nach der American Public Health Association benannt wurde und nach ASTM D1209 definiert ist.
Bitte lesen Sie die Projektionssoftware Winflows und andere einschlägige Unterlagen für detaillierte und spezifische Informationen über den Betrieb und die Wartung des E-Cell MK-3PharmHT Stacks.
