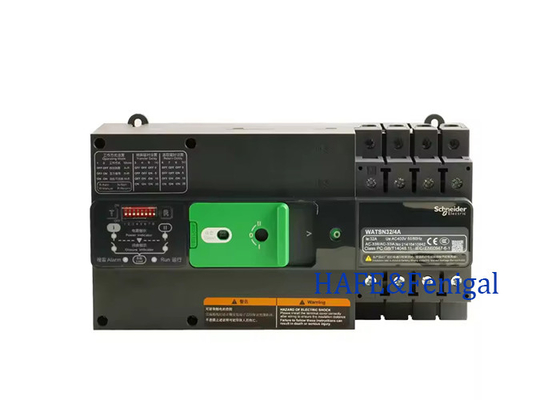

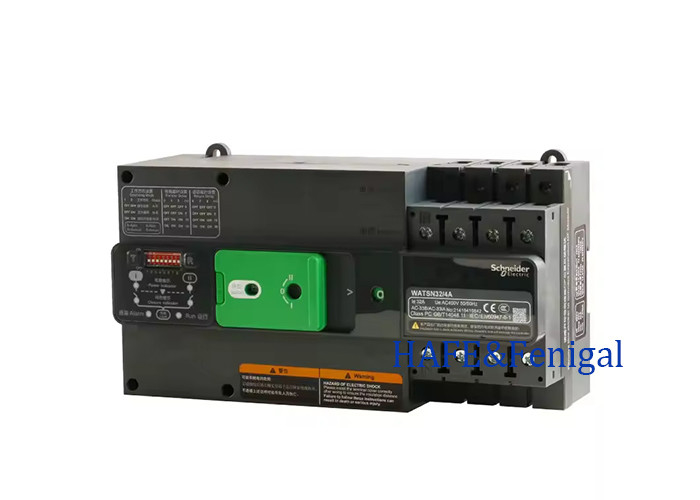

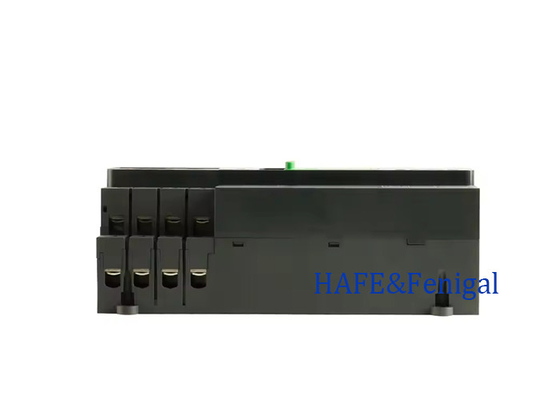

WATSN SERIES PC-Ebene automatischer Schalter WATSN-100/32/4A NA00324 100A/160A/250A/630A
Die Vorteile dieser neuen Generation von TransferPacT WATSN lassen sich mit folgenden Worten beschreiben:
Kompakt: Mit kleinem Fussabdruck passt es in sehr begrenzte Räume.
Exquisite: ein einzigartiges und geniales Design. Drei Anregungspositionen sind integriert, um eine schnelle Umstellung in Millisekunden zu ermöglichen.
Verfeinert: hervorragende Leistung durch wiederholtes Schleifen: Kategorie AC-33B, vollständiger Kurzzeitstromstand (Icw).
Qualität:Qualität und Sicherheit stehen immer an erster Stelle.Automatisierte Lean-Produktionslinien schaffen qualitativ hochwertige Produkte mit intelligenter Fertigung.
Super: Smart und klassisch. Vollstreckensteuerungen unterstützen das Modbus-Kommunikationsprotokoll, um eine vollständige Verbindung zu ermöglichen.
Vielfältig: unterschiedliche Bedürfnisse erfüllen - einfache und vollständige Kontrollen, vollständige Mehrsystemzertifizierung.
Flexibel: ermöglicht flexibles Bauen und Erweitern.
Maßgeschneidert: für Ihre Bedürfnisse konzipiert, voll ausgestattet mit TIDE 2.0 intelligenten Steuerungssystem und einheitlicher Plattform-Architektur.
The new TransferPacT WATSN series automatic transfer switch is designed for switching between two power sources in a power supply and distribution system with a rated working voltage of AC 400V and below and a rated frequency of 50 or 60 Hz to ensure continuityMit seiner hervorragenden Leistung und hochwertigen Qualität bietet die Maschine eine hohe Sicherheit und Zuverlässigkeit.Es ist in verschiedenen Umgebungen weit verbreitet und erfüllt jeden einzelnen Kunden
Klasse PC
• Übertragungsschalterausrüstung auf der Grundlage mechanischer Schaltvorrichtungen, die keine elektrische Energie benötigt, um die Hauptkontakte offen oder geschlossen zu halten, und die in der Lage ist,und Bruchströme unter normalen Schaltkreisbedingungen einschließlich Betriebsüberlastung, und Kurzschlussströme erzeugen und widerstehen.
Auszug aus IEC60947-6-1
Der automatische WATSN-Übertragungsschalter ist speziell nach den Normvorschriften für die Leistungsübertragung ausgelegt.
Dies bedeutet, daß die Schaltfläche des Schaltgeräts selbst die Sicherheit des Schalters gewährleisten kann, und daß die Schaltfläche des Schalters nicht
Schäden durch Ausfälle wie Überlastung oder Kurzschluss, wodurch eine zuverlässige Verbindung der Schaltungen erhalten bleibt.
| Rahmen |
100 |
160 |
250 |
630 |
| Nennbetriebsstrom (A) Ie AC-33B |
63 |
160 |
250 |
630 |
| Anzahl der Stangen |
2,3,4 |
2,3,4 |
2,3,4 |
3,4 |
| Betriebspositionen |
3 |
3 |
3 |
3 |
| Kontrolltypen |
A,R |
A,R |
A,R |
A,R |
| Elektrische Eigenschaften gemäß GB/T 14048.11 (IEC 60947-6-1) |
|
|
|
|
|
| Nennspannung der Isolierung (V) |
Die |
690 |
800 |
800 |
800 |
| Nennimpuls-Widerstandspannung (V) |
- Was ist los? |
6000 |
8000 |
8000 |
8000 |
| Nennbetriebsspannung (V) |
Bei der Prüfung der Leistung |
2P:220-240V3P, 4P:380-415V |
2P:220-240V3P, 4P:380-415V |
2P:220-240V3P, 4P:380-415V |
380 bis 415 V |
| Nennbetriebsfrequenz (Hz) |
f |
50/60 |
50/60 |
50/60 |
50/60 |
| Nennkurzzeit-Widerstandsstrom (kA/60 ms) |
Icw |
5 |
10 |
10 |
12.6 |
| Nennleistung bei Kurzschluss (kA) |
Einheitlich |
7.65 |
17 |
17.24 |
25.55 |
| Spitzenstrom (kA) |
Ipeak |
16.24 |
20.84 |
20.04 |
33.91 |
| Mechanische Haltbarkeit |
8000 |
10000 |
10000 |
10000 |
| Elektrische Haltbarkeit |
6000 |
6000 |
6000 |
6000 |
| Montage und Anbindung |
|
|
|
|
|
| Installationsmethode |
Schiene/Basisplatte |
Schiene/Basisplatte |
Basisplatte |
Basisplatte |
| Verkabelungsmethode |
Kabel |
Flachverblichende Stäbe |
Flachverblichende Stäbe |
Flachverblichende Stäbe |
| Hilfsvorrichtung |
|
|
|
|
|
| Ausgehängt |
■ |
■ |
■ |
■ |
| Positionsrückmeldung |
□ |
□ |
■ |
■ |
| Abdeckung des Endgeräts |
□ |
□ |
- |
- |
| Eisenbahnschnalle |
□ |
□ |
- |
- |
| Isolationsdeckung des Endgeräts |
■ |
■ |
- |
- |
| Isolierbildschirm zwischen den Phasen |
- |
- |
□ |
□ |
Anmerkungen: ■ Standard □ Optional (1) Standard 230 V/400 V
Anmerkungen:
Zu den Steuerungsarten gehören: A - Endtyp; B - Grundtyp; D - Smarttyp
Herkömmlicher thermischer Strom: 32, 40, 63, 80, 100, 160, 250, 400, 630
Auswählbare Anzahl der Stangen: 3, 4 (alle Serien)
Elektrische Vorrichtung Klasse: PC - ohne Kurzschluss- und Überlastschutz
Betriebsarten: R - automatischer Wechsel und automatischer Wiederaufbau; S - automatischer Wechsel ohne automatischer Wiederaufbau; I - gegenseitiger Standby
Zusätzliche Funktionen: X-Brandschutzverbindung; F-Rückkopplungssignal (Positionsrückkopplungssignal); I-Stromüberwachungsmodul (nur für Steuergeräte des Typs D verfügbar)
*: Bei Aktoren der Serie INT ist es nicht erforderlich, den mit "*" und dem folgenden "." gekennzeichneten Text hinzuzufügen.
**: Es können zwei Installationsmethoden zur Verfügung gestellt werden: Geräte- und Panelmontage.
Bitte fügen Sie eine Anmerkung hinzu, wenn eine Platteninstallation erforderlich ist.
