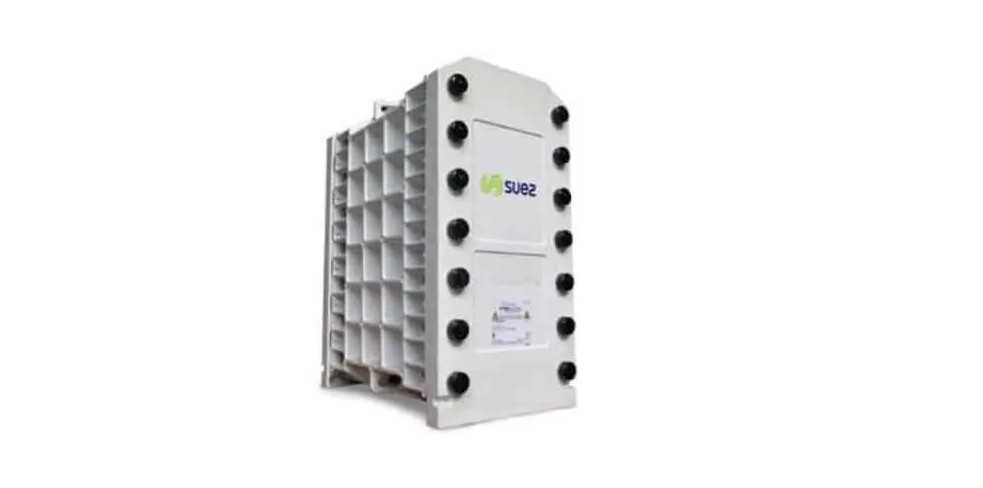

E-Cell MK-3MiniHT ist der einzige Labor- und pharmazeutische Elektrodeionisationsstapel (EDI), der entwickelt wurde, um
• Bereitstellung von ultrareinem Wasser für pharmazeutische Anwendungen.
• Das Wasser muss für 160 Zyklen mit heißem Wasser bis zu 85°C desinfizierbar sein.
• Verwenden Sie das Konzentrat ohne Rückzirkulation und ohne Salzlösungsinjektion.
• Es ist keine Spannung der Schrauben erforderlich.
• Gewährleistet, dass es kein Leck gibt.
• Betrieb mit geringer Leistung, < 150VDC.
Beschreibung und Anwendung:

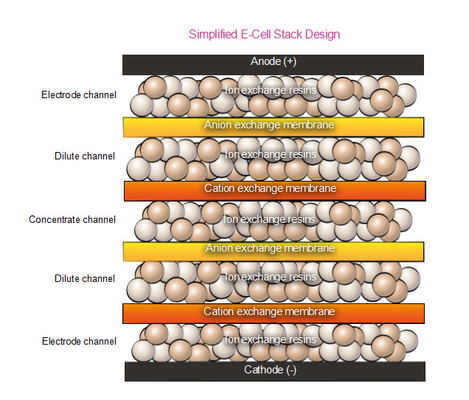

E-Cell MK-3MiniHT-Stacks sind mit heißem Wasser desinfizierbare EDI-Stacks, die elektrischen Strom verwenden, um das durchdringende Wasser durch Umkehrosmose (RO) zu deionisieren und zu polieren.Das Produktwasser für die MK-3MiniHT übersteigt die USP-Qualitätsniveaus, die für die heutigen pharmazeutischen Anwendungen erforderlich sind..
Typische Anwendungen:
• Pharmazeutische Erzeugnisse
• Labor
Die Angabe der Angabe ist in Anhang I zu entnehmen.
|
Hersteller
|
Suez
|
|
Reihe
|
E-Zelle
|
|
Modellnummer
|
MK-3MiniHT
|
|
Teilnummer
|
3044124
|
|
Anwendungen
|
Typische Leistung - Produktqualität -
Aufrechterhaltbarkeit: > 10 MOhm-cm
Die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Daten sind in Anhang I der Verordnung (EU) Nr. 528/2012 anzugeben.
Sanitisierung mit heißem Wasser - Anzahl der sanitierungszeitlichen Zyklen: 160 Zyklen
Sanitisierungstemperatur: 176 bis 185oF / 80 bis 85oC
Maximaler Sanitäreinlassdruck: 2,1 bar 30 psi
Betriebsparameter
Rückgewinnung: Bis zu 92%
Konzentratdurchfluss: Gegenstrom - Standard, Gleichstrom < 0,1 ppm (als CaCO3)
Spannung: 0 bis 150 VDC
Amperage: 0 bis 5,2 ADC
Einlassdruck (Gegenstrom) - 60 bis 90 psi (4,1 bis 6,2 bar)
(Co-Strom) - 45 bis 90 psi (3,1 bis 6,2 bar)
Druckabfall bei Nennstrom: 20 bis 35 psi (1,4 bis 2,4 bar)
Maximale Spezifikationen für das Futterwasser:
Futterwasser - Gesamtstauschbare Anionen (TEA als CaCO3): < 25 mg/l < 25 ppm
Einheitliche Anlagen für die Anlage
Temperatur: 4,4 bis 40 °C
Gesamthärte (CaCO3): < 1,0 mg/l < 1,0 ppm
Silikon (SiO2): < 1,0 mg/l < 1,0 ppm
Gesamtorganischer Kohlenstoff, TOC als C: < 0,5 mg/l < 0,5 ppm
Gesamtchlor: < 0,05 mg/l < 0,05 ppm
|
|
Beschreibung
|
Nennstrom: 5 gpm (1,14 m3/h)
Durchflussbereich: 2,2 g/min bis 6,7 g/min (0,5 g/min bis 1,52 m3/h)
|
|
Versandgewicht
|
39 kg)
|
|
Gesamtlänge
|
28 cm groß
|
|
Gesamtbreite
|
30 cm)
|
|
Gesamthöhe
|
24" (61 cm)
|
Die folgende Abbildung zeigt GE, Suez und Veolia von links nach rechts (alles gleiche Produkte:WeichweizenEDI-Modul)
Das Produktwasser des E-Cell MK-3MiniHT ist ideal für kleine industrielle Anwendungen geeignet, wo es die von USP, EP und anderen Pharmakopöen geforderten Qualitätsstandards übertrifft.Es ist zuverlässig für die Verwendung in verschiedenen Anwendungen wie Wasser für Injektionen, pharmazeutischem gereinigtem Wasser und Laborreinigungssystemen, um den Entwurfsprozess zu erleichtern und das Vertrauen in Ihre EDI-Anwendung weiter zu stärken,Veolia stellt Leistungsprognosen und Garantien für die E-Cell über die Winflows*-Software oder durch direkte Kontaktaufnahme zur VerfügungDies stellt sicher, dass Sie die E-Cell MK-3MiniHT mit Sicherheit in Ihre Wasserreinigungsbedürfnisse mit Leichtigkeit und Präzision integrieren können.
Die Qualitätssicherung für den E-Cell MK-3MiniHT Stack ist streng und entspricht mehreren internationalen Normen und Zertifizierungen.Gewährleistung der Einhaltung verschiedener Sicherheits- und UmweltvorschriftenAlle Materialien, die mit den Flüssigkeiten in direkter Berührung kommen, die mit dem E-Cell MK-3MiniHT-Stack verarbeitet werden, erfüllen die Anforderungen der FDA und gewährleisten eine Lebensmittelsicherheit.Es ist mit der UKCA zertifiziert, was die Übereinstimmung mit den britischen Normen widerspiegelt.
in einer Anlage hergestellt, die den Normen ISO 9001 (Qualitätsmanagement) und ISO 14001 (Umweltmanagement) entspricht,Der E-Cell MK-3MiniHT-Stack zeigt seine Verpflichtung zur Exzellenz sowohl bei der Produktqualität als auch bei der ökologischen NachhaltigkeitDarüber hinaus wurde der Stapel von der Islamic Food and Nutrition Council of America (IFANCA®) als Halal zertifiziert.zur Validierung der Eignung für die Verwendung in Anwendungen, bei denen halal-Ernährungsbeschränkungen geltenDiese umfassende Reihe von Qualitätssicherungsmaßnahmen stellt sicher, dass der E-Cell MK-3MiniHT-Stack den höchsten Standards an Sicherheit, Qualität und Zuverlässigkeit entspricht.
|
MK-3MiniHT Stack Spezifikationen
|
|
Nennwert Durchfluss
|
1.14 m3/h 5.0 (gpm)
|
|
Durchfluss Zinssatz Reichweite
|
0.5 ¢1.6 m3/h (2.2 ¢7.0 (gpm)
|
|
Schifffahrt Gewicht
|
57 Weigerung (126 1 kg)
|
|
Abmessungen
(Breite x Größe x Tiefe)
|
30 cm x 61 cm x 29 cm
12 ¢ x 24 ¢ x 12 ¢
|
|
Erzeugnis Wasser QualitätAnmerkung 1
|
|
Garantien Erhältlich
|
|
Widerstand
|
≥ 10 (Pharmazeutische) oder
≥ 16 MOhm-cm (Industrie)
|
|
Natrium
|
≤ 3 ppb (Industrie)
|
|
Silikon (SiO2)
|
Als niedrig als 5 ppb(Industrie)
|
|
Typisch Entfernung Effizienz
|
|
Natrium
|
≥ 990,9% Entfernung
|
|
Silikon (SiO2)
|
Aufstehen. bis 99 Prozent Entfernung
|
|
BetriebParameter
|
|
Erholung
|
Aufstehen. bis 93%
|
|
Spannung
|
0 ¢ 150 VDC
|
|
Amperage
|
0 ¢5.2 ADC
|
|
Einlass Druck Anmerkung 2
|
≤ 6.9 Bar (100 PSI)
|
|
Druck Verlassen. Anmerkung 3
|
1.4 ¢2.8 Bar 20 ¢ 40 PSI)
|
|
Wärmewasserreinigung Zyklen
|
160
|
|
Höchstbetrag Sanitäre EinrichtungenTemperatur
|
85 °C (auf 85°F)
|
|
Höchstbetrag Sanitäre Einlassdruck
|
2.1 Bar (30 PSI)
|
|
Futtermittel Wasser Spezifikationen Anmerkung 4
|
|
Gesamtzahl der austauschbaren Anionen
(TEA als CaCO3)Anmerkung 5
|
≤ 68.2ppm
|
|
Leitfähigkeit Äquivalent
|
≤ 117Schnittstellen
|
|
Temperatur
|
4.4 ̊40 ̊C (40 ̊104 ̊F)
|
|
Gesamthärte (CaCO)3)Anmerkung 6
|
≤ 1.0ppm
|
|
Silikon (SiO)2)Anmerkung 7
|
≤ 1.0ppm
|
|
Gesamtzahl Biologische Erzeugnisse Kohlenstoff (TOC als C)
|
≤ 0.5ppm
|
|
GesamtzahlChlor
|
≤ 0.05 ppm
|
|
Fe, M, H2S
|
≤ 0.01 ppm
|
|
Bor Anmerkung 8
|
≤ 1.0ppm
|
|
pH
|
4 bis11
|
|
Erdöl &Fett
|
Keine nachweisbar
|
|
Partikel Anmerkung 9
|
Zentralbankdurchdringen
|
|
Oxidation Vertreter
|
Keine nachweisbar
|
|
Farbe Anmerkung 10
|
≤ 5APHA
|
Anmerkungen zum E-Cell MK-3MiniHT-Stack:
1Es wird empfohlen, die Winflows-Projektionssoftware zu verwenden, um die erwartete Wasserqualität, Widerstandsfähigkeit, Natriumgehalt,und Silikonleistungsgarantien unter den spezifizierten KonstruktionsbedingungenFür Bor oder andere Garantien wenden Sie sich bitte an Veolia.
2Der Einlassdruck wird durch verschiedene Faktoren bestimmt, darunter die nachgelagerten Druckanforderungen sowohl für den Produkt- als auch für den Konzentratstrom.Auswahl des Betriebsmodus Gegenstrom oder Mitstrom, und der Druck fällt über den Stapel.
3. Nenndurchflussraten und Temperatur von 25°C sind die Referenzbedingungen.
4Bitte beachten Sie die Projektionssoftware Winflows und das Handbuch des Eigentümers des E-Cell-Stacks, um sicherzustellen, dass die Spezifikationen für das Zuführwasser für die Konstruktionsbedingungen des Systems geeignet sind.
5TEA (Total Exchangeable Anion) stellt die Gesamtkonzentration der Anionen im Futterwasser dar, einschließlich der Beiträge von OH-, CO2 und SiO2.Es ist unerlässlich, Winflows zu verwenden, um zu bestätigen, dass das Futterwasser TEA unter den spezifischen Betriebsbedingungen der Anwendung akzeptabel ist.Der angegebene Tabellenwert basiert auf dem Mindestdurchfluss und der maximalen Temperatur.
6. Die Grenze für die Härte von CaCO3-Zufuhrwasser von 1,0 ppm gilt speziell für den Standard-Gegenstrombetrieb.die zulässige Härte des Futterwassers sinkt auf 00,1 ppm als CaCO3.
7. Die zulässige Siliziumgrenze sinkt, wenn der Durchfluss den Nennwert übersteigt. Zusätzlich sinkt die Grenze weiter auf 0,5 ppm, wenn die Härte des Zuführwassers als CaCO3 über 0,5 ppm liegt.
8Der Borgehalt wird auf 0,3 ppm als B begrenzt, wenn eine Silikongarantie oder eine Resistivitätsgarantie von mehr als 10 MOhm-cm erforderlich ist.Höhere Borwerte könnten die Leistung des Systems beeinträchtigen.Ohne diese Anforderungen wird die Grenze auf 1,0 ppm Bor erweitert.
9. Umgekehrte Osmose (RO) oder ein gleichwertiges Verfahren wird empfohlen, um das EDI-System mit Wasser zu versorgen.und organische Stoffe mit hohem Molekülgewicht, die die Ionenaustauschmedien verunreinigen könnenDa EDI-Stacks verpackte Betten mit Ionenwechselmedium enthalten, die nicht zurückgewaschen/flüssig gemacht werden können, ist es wichtig, die RO-Permeatqualität anzugeben.Systeme mit einem offenen Schleife zwischen dem RO-System (oder einer anderen Quelle) und der E-Zelle (e)Die E-Zelle ist in der Regel mit einem Filter versehen, der unmittelbar vor der E-Zelle steht, um sie vor Partikelkontamination zu schützen.ein 5 μm absoluter oder ein 1 μm nominaler Filter gilt als akzeptabel.
10Die APHA-Farbnormen/ -Skalen sind nach der American Public Health Association benannt und werden durch ASTM D1209 definiert.die ein Indikator für die Wasserqualität sein kann.
Weitere Modelle finden Sie unter:Dies ist der Fall, wenn die Anwendungsbedingungen für die Produktion von FGW-Wasser nicht erfüllt sind, und wenn die Anwendungsbedingungen für FGW-Wasser nicht erfüllt sind.
Beispiele für die Leistungsfähigkeit der EDI-Technologie mit E-Cell
Die E-Cell-EDI-Technologie wurde in verschiedenen Branchen wie Energie, Erdöl, Chemie, Stahl, Pharma und Elektronik erfolgreich eingesetzt.
Für Antragsfälle klicken Sie bitte auf:Die Kommission erläuterte, dass die Einfuhren aus der VR China im Bezugszeitraum von 2014 bis 2016 um mehr als 20% zurückgegangen waren.
