| Modell: |
E-CELL-3X-Standard |
Wasserfluss: |
5 m3/h |
| Wasserstrombereich: |
2.27 bis 6.36 m3/h |
Versandgewicht: |
150 kg |
| Druck beim Einlaufen von Wasser |
4.8-6.9bar (70-100psi) |
Druckabfall bei Standarddurchfluss |
1.4-2.4bar (20-35psi) |
| Abmessungen (W × H × D) |
30 cm × 61 cm × 48 cm(12×24×19) |
Silizium (SiO2) bis t |
99 Prozent |
E-CELL-3X Industrieelektrodeionisierungsmodul (EDI)
SUEZ High Purity Water Preparation Equipment EDI Module E-CELL-3X ist ein Elektrodeionisierungsmodul (EDI), das elektrischen Strom zur Deionisierung und Polierung des Umkehrosmosewassers verwendet.Das von E-CELL-3X erzeugte Wasser ist ultrarein, die für die anspruchsvollsten Industriezweige mit heutigen Anforderungen an die Wasserqualität geeignet ist.Das amerikanische GE E-CELL-3X EDI-Modul verwendet modulare Technologie und kann sich an verschiedene Anforderungen an die Wasseraufbereitung anpassen, indem verschiedene Module angepasst werdenDiese Modultechnologie ist inzwischen ein technischer Standard geworden und bietet eine starke Garantie für die Produktion von hochreinem Wasser in Industriezweigen wie Stromerzeugung, Mikroelektronik,Feinchemikalien, und Pharmazeutika.
Beschreibung und Verwendung

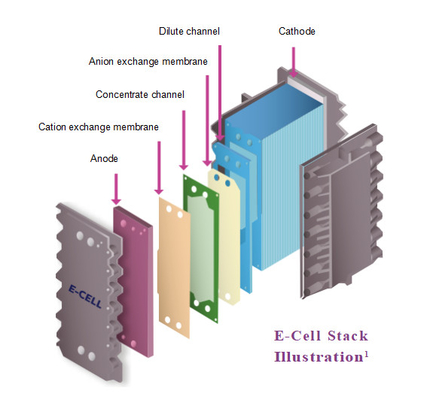

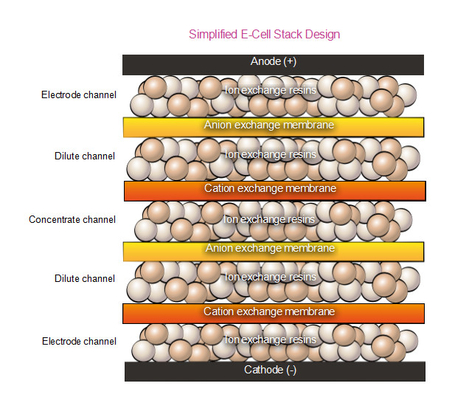

EDI kombiniert traditionelle Ionenwechselharze und Elektrodialyse-Technologie, um umweltbelastende Ionen aus dem Wasser zu entfernen. Its greatest advantage is that EDI technology uses direct current to force polluting ions to continuously migrate out of the influent water and pass through the ion bed and ion exchange membrane into the concentrated water chamberGleichzeitig kann Gleichstrom Wassermoleküle in Wasserstoff- und Hydroxid-Ionen ionisieren und das Harz kontinuierlich regenerieren.EDI kann kontinuierlich und vorhersehbar hochreines Wasser produzieren.
Qualitätsstandards
Mit CE, UL und CSA gekennzeichnet; hergestellt in einer ISO 9001:2000 zertifizierten Anlage.
Leistungsmerkmale des EDI-Moduls E-CELL-3X
• Widerstand: größer als 16 MΩ.cm
• Natrium: weniger als 3 ppb
• Abbau von Kieselsäure (SiO2): bis zu 99% oder weniger als 5 ppb
• Borentfernung: mehr als 95%
• Rückgewinnung: bis zu 95%
• Konzentratfluss: Gegenteil des Wasserflusses
• Spannung: 0 - 300 VDC
• Stromstärke: 0 - 5,2 ADC
• Einlassdruck: 4,8 bis 6,9 bar 70 bis 100 psi
• Druckabfall bei Standarddurchfluss: 1,4 - 2,4 bar 20 - 35 psi

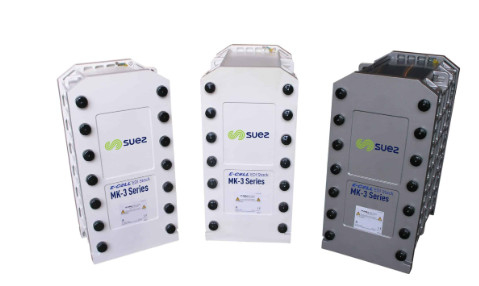

Die folgende Abbildung zeigt GE, Suez und Veolia von links nach rechts (alles gleiche Produkte:WeichweizenEDI-Modul)
Typische Anwendungsfälle
Das Produktwasser aus der E-Cell-3X kann zuverlässig für die heutigen anspruchsvollsten Anwendungen von ultrareinem Wasser verwendet werden, einschließlich, aber nicht beschränkt auf:
- Ultrareines Wasser zum Spülen von Halbleiterchips, Solarzellen und anderen mikroelektronischen Geräten.
- Demineralisiertes Zufuhrwasser für Hochdruckkessel in Kraftwerken und anderen schweren Industrieanlagen.
- Ultrareines Wasser für die Erzeugung von grünem Wasserstoff in Elektrolyzern.
Zur Erleichterung des Entwurfs und für mehr Vertrauen in Ihre EDI-Anwendung bieten wir Leistungsvorhersagen und -garantien von E-Cell an, die Sie über die Winflows*-Software oder durch Kontaktaufnahme mit uns erhalten können.
Qualitätssicherung
- CE, RoHS, CSA und EAC gekennzeichnet
- in einer ISO 9001 und ISO 14001 Anlage hergestellt
- Zertifiziert von UKCA
- Die E-Cell-3X-Stacks sind von der Islamic Food and Nutrition Council of America (IFANCA®) Halal zertifiziert.
| E-Cell-3X Stack Spezifikationen |
| Nennwert Durchfluss |
5.0 m3/h (22 (gpm) |
| Durchfluss Zinssatz Reichweite |
2.3 ¢6.4 m3/h (10 ¢ 28 (gpm) |
| Schifffahrt Gewicht |
165 Weigerung (364) 1 kg) |
|
Abmessungen
(Breite x Größe x Tiefe)
|
30 cm x 61 cm x 72 cm 12 x 24 x 29 |
| Erzeugnis Wasser QualitätAnmerkung 1 |
| Garantien Erhältlich |
| Widerstand |
≥ 16 - Ich weiß nicht.cm |
| Natrium |
≤ 3ppb |
| Silikon (SiO2) |
Als niedrig als 5ppb |
| Bor |
Als niedrig als 0.08 ppb |
| Typisch Entfernung Effizienz |
| Natrium |
≥ 990,9% Entfernung |
| Silikon (SiO2) |
Aufstehen. bis 99 Prozent Entfernung |
| Bor |
Aufstehen. bis 96% Entfernung |
| BetriebParameter |
| Erholung |
Aufstehen. bis 97 Prozent |
| Spannung |
0 ¢ 400 VDC |
| Amperage |
0 ¢5.2 ADC |
| Einlass Druck Anmerkung 2 |
≤ 6.9 Bar (100 PSI) |
| Druck Verlassen. Anmerkung 3 |
1.4 ¢2.8 Bar 20 ¢ 40 PSI) |
| Futtermittel Wasser Spezifikationen Anmerkung 4 |
|
Gesamtzahl austauschbarer Anionen
(TEA als CaCO3)Anmerkung 5
|
≤ 65 ppm
|
| Leitungsequivalent |
≤ 112Schnittstellen |
| Temperatur |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
| Gesamthärte (CaCO)3)Anmerkung 6 |
≤ 1.0ppm |
| Silikon (SiO)2)Anmerkung 7 |
≤ 1.0ppm |
| Gesamtzahl Biologische Erzeugnisse Kohlenstoff (TOC als C) |
≤ 0.5ppm |
| GesamtzahlChlor |
≤ 0.05 ppm |
| Fe, M, H2S |
≤ 0.01 ppm |
| Bor Anmerkung 8 |
≤ 1.0ppm |
| pH |
4 bis11 |
| Erdöl &Fett |
Keine nachweisbar |
| Partikel Anmerkung 9 |
Zentralbankdurchdringen |
| Oxidation Vertreter |
Keine nachweisbar |
| Farbe Anmerkung 10 |
≤ 5APHA |
Anmerkungen:
1Die tatsächliche Leistung kann je nach Standortbedingungen variieren.Natrium- und Kieselsäure-Leistungsgarantien unter KonstruktionsbedingungenKontaktieren Sie uns für Bor oder andere Garantien.
2Der Einlassdruck wird durch die nachgelagerten Druckanforderungen für Produkt- und Konzentratströme, die Wahl des Gegenstroms oder des Cocurrent-Betriebs und den Druckabfall bestimmt.
3. bei Nennstrom und 25°C. Zur Überprüfung der Konstruktionsbedingungen verweisen Sie auf die Winflows-Vorhersage-Software.
4. Verwenden Sie die Winflows-Vorhersage-Software und das Bedienhandbuch für den E-Cell-Stack, um die Spezifikationen für das Zufuhrwasser unter Konstruktionsbedingungen zu überprüfen.
5. TEA (ppm als CaCO3) - Gesamtsumme austauschbarer Anionen, dies entspricht der Konzentration aller Anionen im Futterwasser, einschließlich der Beiträge von OH-, CO2 und SiO2.Es müssen Windströme verwendet werden, um zu bestätigen, dass das TEA-Zufuhrwasser unter den jeweiligen Anwendungsbetriebsbedingungen akzeptabel ist.Tabellene Werte werden bei Mindestdurchfluss und Höchsttemperatur angegeben.
6. Die Grenzwerte für die Härte des Futterwassers in Form von CaCO3 von 1,0 ppm gelten nur für den Standardbetrieb mit Gegenstrom. Bei gleichzeitigem Betrieb wird die zulässige Härte des Futterwassers in Form von CaCO3 auf 0,1 ppm reduziert.
7. Bei Raten über dem Nennstrom wird die zulässige Siliziumgrenze verringert.
8Wenn eine Silikongarantie oder eine Resistivitätsgarantie über 10 MOhm-cm liegt, ist der Borgehalt im Einsatz auf 0,3 ppm als B begrenzt, da höhere Borgehalte die Leistung beeinträchtigen können..Fehlen diese Anforderungen, beträgt der Grenzwert 1,0 ppm Bor.
9- Umgekehrte Osmose (RO) oder gleichwertiges Futterwasser: RO liefert dem EDI Futterwasser, das im Wesentlichen frei von Partikeln, kolloidalen Materialien,und hochmolekulare organische Stoffe, die die Ionenwechselmedien verunreinigen könntenDa der EDI-Stapel verpackte Betten mit Ionenwechselmedien enthält, die nicht zurückgewaschen/flüssig gemacht werden können, um Partikel zu entfernen, muss die Qualität des RO-Permeates angegeben werden.Systeme mit einem offenen System zwischen dem RO-System (oder einer anderen Quelle) und der E-Cell (e).z.B. Speicherbehälter, Dekarbonator) müssen unmittelbar vor der E-Zelle einen Filter installiert haben, um die E-Zelle vor Verunreinigung durch Feinstaub zu schützen.Ein 5 μm absoluter oder ein 1 μm nominaler Filter ist zulässig..
APHA - nach der American Public Health Association benannt und von ASTM definiert.
Weitere Modelle finden Sie unter:Dies ist der Fall, wenn die Anwendungsbedingungen für die Produktion von FGW-Wasser nicht erfüllt sind, und wenn die Anwendungsbedingungen für FGW-Wasser nicht erfüllt sind.
Beispiele für die Leistungsfähigkeit der EDI-Technologie mit E-Cell
Die E-Cell-EDI-Technologie wurde in verschiedenen Branchen wie Energie, Erdöl, Chemie, Stahl, Pharma und Elektronik erfolgreich eingesetzt.
