E-Cell-Elektrodeionisationsstapeln (EDI) bilden den Kern eines vollständig entwickelten Systems zur Erzeugung von ultrareinem und hochreinem Wasser.geeignet für verschiedene Industriezweige wie die Stromerzeugung, Halbleiterherstellung, Solarzellenproduktion, pharmazeutische Produktion und viele andere schwere Industriebetriebe.Die von Veolia erworbenen E-Cell-Stacks werden in der Regel von Herstellern von Originalgeräten (OEMs) beim Aufbau von EDI-Systemen für verschiedene Anwendungen und Kapazitäten unter der technischen Anleitung von Veolia verwendet.Veolia bietet auch Stacks auf dem Markt auf andere Weise an, unter anderem direkt an Endverbraucher, um die EDI-Stacks in ihren bestehenden Systemen zu ersetzen.0 m3/h (31 gpm) Boiler- und Turbinenzufuhrwasser für die Dampferzeugung oder NOx-Kontrolle in der Energie- und Industrieindustrie, sowie Spülwasser für die Lackierung.

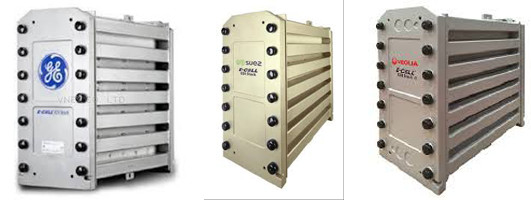

Die folgende Abbildung zeigt GE, Suez und Veolia von links nach rechts (alles dasselbe Produkt: MK-7 EDI Stack).
Allgemeine Beschreibung

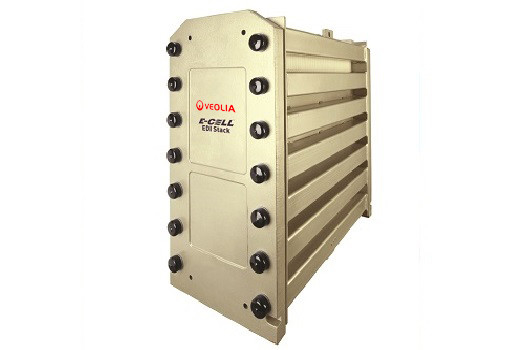

Der E-Cell MK-7-Stack, der Teil der E-Cell-Produktlinie für Elektrodeionisation ist, ist darauf ausgelegt:Produktion von Solarkollektoren- Leistung in höchstem Maße gewährleisten, was sowohl die höchste Produktwasserqualität als auch den geringsten Energieverbrauch umfasst.- Minimierung der Reinigungsanforderungen bei höheren Eingangswasserhärten durch Gegenstrombetrieb. - Leckfrei sein, was durch die Standardgarantie von 3 Jahren garantiert wird. - Kontinuierlich arbeiten und keine Kaust oder Säure für die Regeneration von Ionenwechselharz im Stapel erfordern.- keine Salzlösung oder Konzentratrückführung erfordern.
Typische Anwendungen
Das Produktwasser aus der E-Cell MK-7 ist für die anspruchsvollsten Ultra-Reinwasseranwendungen von heute zuverlässig:- Entmineralisiertes Wasser für Hochdruckkessel in Kraftwerken und anderen schweren Industrieanlagen- Ultrarein Wasser für das Spülen von Solarkollektoren und anderer Mikroelektronik. - Ultrarein Wasser für die Erzeugung von grünem Wasserstoff durch Elektrolyseure.
Qualitätssicherung
- Markiert mit CE, RoHS, CSA und EAC. - Hergestellt in einer ISO 9001 und ISO 14001 Anlage. - Zertifiziert mit UKCA.- Die E-Cell MK-7 Stacks sind Halal zertifiziert vom Islamic Food and Nutrition Council of America (IFANCA®).
| E-Zelle MK-7 StackSpezifikationen |
| Nennwert Durchfluss |
7.0 m3/h (31 (gpm) |
| Durchfluss Zinssatz Reichweite |
4.2 7.8 m3/h 18 - Ich weiß. 34 (gpm) |
| Schifffahrt Gewicht |
165 Weigerung (364) 1 kg) |
|
Abmessungen
(Breite x Größe x Tiefe)
|
30 cm x 61 cm x 74 cm
12 ¢ x 24 ¢ x 30 ¢
|
| Erzeugnis Wasser QualitätAnmerkung 1 |
| Garantien Erhältlich |
| Widerstand |
≥ 16 - Ich weiß nicht.cm |
| Natrium |
≤ 3ppb |
| Silikon (SiO2) |
Als niedrig als 5 ppb |
| Typisch Entfernung Effizienz |
| Natrium |
≥ 990,9% Entfernung |
| Silikon (SiO2) |
Aufstehen. bis 99 Prozent Entfernung |
| BetriebParameter |
| Erholung |
Aufstehen. bis 97 Prozent |
| Spannung |
0 ¢ 400 VDC |
| Amperage |
0 ¢5.2 ADC |
| Einlass Druck Anmerkung 2 |
≤ 6.9 Bar (100 PSI) |
| Druck Verlassen. Anmerkung 3 |
2.4 ¢3.4 Bar (35 ¢50 PSI) |
| Futtermittel Wasser Spezifikationen Anmerkung 4 |
|
Gesamtzahl AustauschbarAnionen
(TEA) als CaCO3) Anmerkung 5
|
≤ 36 ppm
|
| Leitfähigkeit Äquivalent |
≤ 62Schnittstellen |
| Temperatur |
4.4 ̊40 ̊C (40 ̊104 ̊F) |
|
GesamtzahlHärte
(als CaCO3) Anmerkung 6
|
≤ 1.0ppm |
| Silikon (SiO2) Anmerkung 7 |
≤ 1.0ppm |
| Gesamtzahl Biologische Erzeugnisse Kohlenstoff (TOC als C) |
≤ 0.5ppm |
| GesamtzahlChlor |
≤ 0.05 ppm |
| Fe, M, H2S |
≤ 0.01 ppm |
| Bor Anmerkung 8 |
≤ 1.0ppm |
| pH |
4 bis11 |
| Erdöl &Fett |
Keine nachweisbar |
| Partikel Anmerkung 9 |
Zentralbankdurchdringen |
| Oxidation Vertreter |
Keine nachweisbar |
| Farbe Anmerkung 10 |
≤ 5APHA |
Anmerkungen:
1Die tatsächliche Leistung kann je nach Standortbedingungen variieren. Referenz Winflows Projektionssoftware zur Überprüfung der erwarteten Produktwasserqualität sowie der Widerstandsfähigkeit, Natrium,und Silikonleistungsgarantien für die KonstruktionsbedingungenFür Bor- oder andere Garantien wenden Sie sich an Veolia.
2Der Einlassdruck wird durch die nachgelagerten Druckanforderungen für die Produkt- und Konzentratströme, die Wahl des Gegenstroms oder des Gleichstroms und den Druckabfall bestimmt.
3. Bei Nennstrom und 25°C. Referenz-Winflow-Projektionssoftware zur Überprüfung der Konstruktionsbedingungen.
4. Verwenden Sie die Projektionssoftware Winflows und das Handbuch des Eigentümers des E-Cell Stacks, um die Spezifikationen für das Zufuhrwasser für die Konstruktionsbedingungen zu überprüfen.
5. TEA (ppm als CaCO3) - Gesamtaustauschbares Anion, dies entspricht der Konzentration aller im Futterwasser vorhandenen Anionen einschließlich der Beiträge von OH-, CO2 und SiO2.Es müssen Windströme verwendet werden, um zu bestätigen, dass das TEA-Zufuhrwasser bei den spezifischen Anwendungen und Betriebsbedingungen akzeptabel istTabellenwert bei Mindestdurchfluss und Höchsttemperatur.
6. 1,0 ppm als CaCO3-Zufuhrwasser-Härtegrenze gilt nur für den Standard-Gegenstrom-Betrieb. Die zulässige Zufuhrwasser-Härte sinkt bei gleichzeitigem Flussbetrieb auf 0,1 ppm als CaCO3.
7. Die zulässige Siliziumgrenze sinkt über 5 m3/h Durchfluss. Die zulässige Siliziumgrenze sinkt auf 0,5 ppm bei einer Härte des Zuführwassers über 0,5 ppm als CaCO3.
8- der Borgehalt ist auf 0,3 ppm als B beschränkt, wenn eine Silikongarantie oder eine Garantie für die Widerstandsfähigkeit über 10 MOhm-cm liegt,weil höhere Borwerte die Leistung beeinträchtigen könntenOhne diese Anforderungen beträgt der Grenzwert 1,0 ppm Bor.
9- Umgekehrte Osmose (RO) oder gleichwertiges Futterwasser: RO liefert EDI-Futterwasser, das im Wesentlichen frei von Partikeln, kolloidalen Stoffen und organischen Stoffen mit hohem Molekulargewicht ist,die Ionenwechselmedien verunreinigen könnenDie RO-Permeatqualität wird angegeben, da EDI-Stacks verpackte Betten mit Ionenwechselmedium enthalten, die nicht zurückgewaschen/fluidiert werden können, um Partikel zu entfernen.Systeme mit einem offenen System zwischen einem RO-System (oder einer anderen Quelle) und E-Cell (ex- Tank, Dekarbonator) müssen unmittelbar vor der E-Zelle mit Filtern ausgestattet sein, um die E-Zelle vor Verunreinigung mit Feinstaub zu schützen.Ein 5 μm absoluter oder 1 μm nominaler Filter ist akzeptabel..
10. APHA - Farbstandard/Farbskala, benannt nach der American Public Health Association und definiert nach ASTM D1209.
Die folgenden sind Veolia EDI-Module
Beispiele für die Leistungsfähigkeit der EDI-Technologie mit E-Cell
Die E-Cell-EDI-Technologie wurde in verschiedenen Branchen wie Energie, Erdöl, Chemie, Stahl, Pharma und Elektronik erfolgreich eingesetzt.
