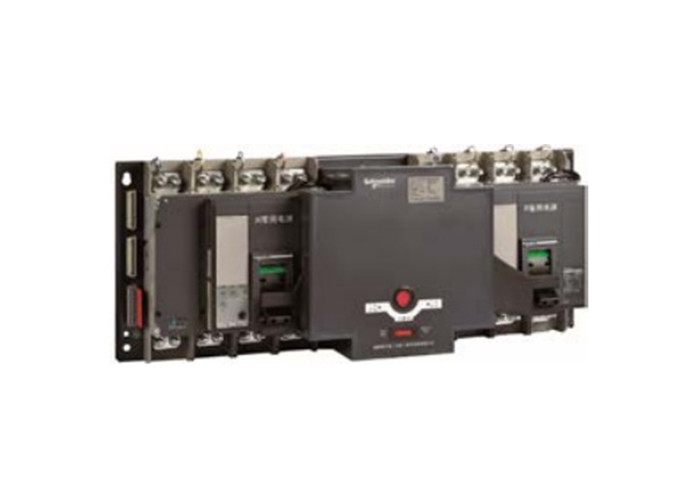

Klasse CB Automatischer Übertragungsschalter mit Überstromfreisetzung und Nennstrom WATSN-800

Modell und Spezifikation Elektrische Eigenschaften nach IEC 60947-6-1 und GB14048.11				WATSN-800	WATSN-1000	WATSN-1250	WATSN-1600
Anzahl der Stangen				34	3,4	34	34
Steuerung
Typ A				■	■	■	■
Typ B					■	■	■
Typ D
Aktivierungskomponente				NS-N, NS-H
Nennstrom (A)	In			800	1000	1250	1600
Nennisolationsspannung V)	Die			800	800	800	800
Nennimpuls-Widerstandsspannung (kV)	Die Kommission			8	8	8	8
Nennbetriebsgewicht (V)	Die EU	AC50Hz		415	415	415	415
Höchste Bruchfähigkeit	Intensivunterstützung	AC50Hz	220/240 V	50/70	50/70	50/70	50/70
(kA Wirkungswert)			380/415 V	50/70	50/70	50/70	50/70
Betriebsbrechfähigkeit	Ics	(% ECU)		75%	75%	75%	75%
Isolationsfunktion				■	■	■	■
Mechanische Ausdauer	(S)			10000	10000	10000	10000
Elektrische Ausdauer	(S)	AC50Hz 440V-In		5000	5000	4000	2000
Mindestzeit für die Übertragung des Kontakts	(**)	S		2.5	2.5	2.5	2.5
Schutz und Messung
Austauschbare Steuerungseinheit	Gemeinsame Freigabe (Standard)			Mikrofon zwei.0	Mikrofon zwei.0	Mikrofon zwei.0	Mikrofon zwei.0
	Gemeinsame Freigabe (Standard)			Mikrofon 5.0	Mikrofon 5.0	Mikrofon 5.0	Mikrofon 5.0
Montage und Anbindung
Befestigung / Frontverbindung der Platte	(***)				■	■	■
Hilfsvorrichtung zur Überwachung und Anzeige
Positionsfeedbacksignal					■	■	■
Funktion der Brandschutzverbindung					■	■	■
Alarmfeedbacksignal					■	■	■









Anmerkungen:
Zu den Steuerungsarten gehören: A - Terminaltyp; B - Basistyp; D - Smarttyp
Bildstromstärke: 63, 100, 160, 250, 400, 630, 800, 1000, 1250, 1600
Nennstrom: Abhängig von den unterschiedlichen Rahmenstufen wird die Freisetzung vom Benutzer ausgewählt (durch Bezugnahme auf die NSX/NS-Schaltmaschine)
Auswählbare Anzahl der Stangen: 2 (nur für die iC65-Serie), 3, 4 (alle Serien)
Elektrische Vorrichtung Klasse: CB - mit Kurzschluss- und Überlastschutz
Betriebsarten: R - automatischer Wechsel und automatischer Wiederaufnahme; S - automatischer Wechsel ohne automatische Wiederaufnahme; I - gegenseitige Bereitschaft
Zusätzliche Funktionen: X-Brandschutzverbindung; F-Rückkopplungssignal; I-Stromüberwachungsmodul (nur für Steuergeräte des Typs D verfügbar)
Freisetzung der Klasse CB. Freisetzung mit unterschiedlichem Schutzbereich kann je nach Benutzerbedarf ausgewählt werden.
*: Es können zwei Anbaumethoden zur Verfügung gestellt werden: Gerätmontiert und Panelmontiert.
Bitte fügen Sie eine Anmerkung hinzu, wenn die Installation eines Panels erforderlich ist.
auf einem Panel montierte Steuerungen.
**: F-Feedback-Signalfunktion (einschließlich Positionsfeedback und Alarmfeedback, bitte gegebenenfalls erläuternden Text hinzufügen).Die Produkte der Baureihe 800-1600A umfassen eine Gruppe von Positionsfeedback und eine Gruppe von Alarmfeedback als StandardFür die Stromprodukte 63A und darunter ist nur eine Gruppe von Positionsrückmeldungen verfügbar.
