Herkunftsort: | China |
Markenname: | VEOLIA |
Zertifizierung: | CE |
Modellnummer: | E-Cell-3X |
Min Bestellmenge: | 1 Prozent |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Standardverpackung für die Ausfuhr |
Lieferzeit: | 5 bis 8 Arbeitstage |
Versorgungsmaterial-Fähigkeit: | 60000 Einheiten/Einheiten pro Monat |
Widerstand: | ≥ 16 MOhm-cm | Natrium: | ≤ 3 ppb |
---|---|---|---|
Silikon (SiO2): | So niedrig wie 5 ppb | Bor: | So niedrig wie 0,08 ppb |
Spannung: | 0 ¢ 400 VDC | Amperage: | 0 ̊5.2 ADC |
Markieren: | EDI Module Water Treatment,Elektrodeionisierungsmodul,Module für die Wasserbehandlung |

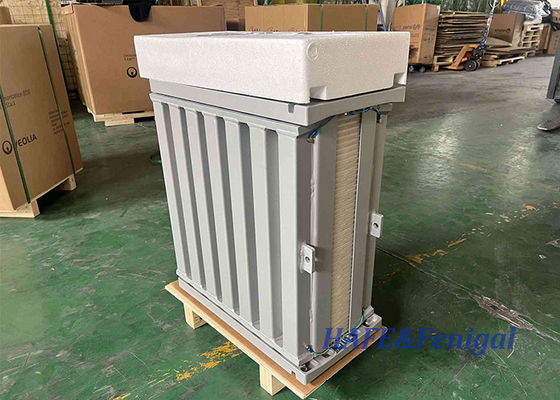

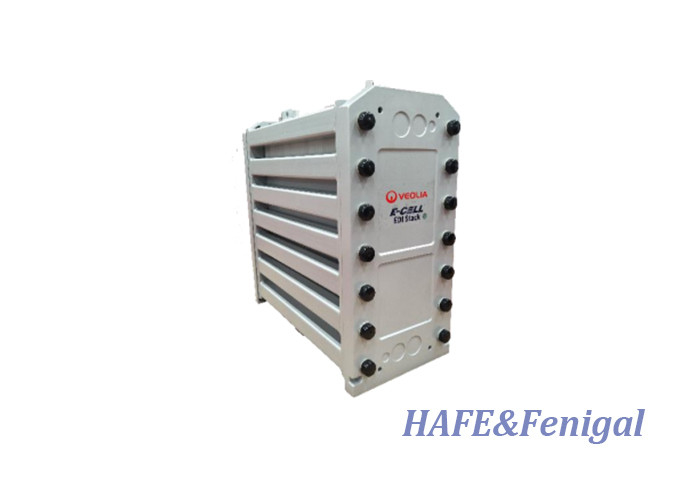

Module für ultrareine und hochreine Wassersysteme Elektrodeionisierung (EDI) Stacks E-Cell-3X
E-Cell*-3X ist so konzipiert:
l Bereitstellung von ultrareinem Wasser für industrielle Anwendungen, darunter Strom, Halbleiter und allgemeine Industrie.
l Produzieren Sie kontinuierlich Wasser von gemischter Qualität.
l Für die Regeneration von Ionenwechselharz im Stack sind keine Kaustik oder Säure erforderlich.
Ich bin garantiert frei von Lecks.
l Verringerung der Salzlösung und Konzentratrückführung und Vereinfachung der Systemkonstruktion.
Beschreibung und Verwendung
E-Cell-3X-Stacks sind Elektrodeionisierung (EDI) -Stacks, die elektrischen Strom verwenden, um das durchdringende Wasser durch Umkehrosmose (RO) zu deionisieren und zu polieren.Das Produktwasser für die E-Cell-3X ist auf einem ultrareinen Niveau, das für die heutigen anspruchsvollen Anwendungen erforderlich ist..
Typische Anwendungen
L Mikroelektronik
l Stromerzeugung (NOx, Boilerzufuhr)
L Allgemeine Industrie
Qualitätssicherung
CE, UL und CSA
l Hergestellt in einer ISO 9001:2000-Anlage
E-Cell*-3X, 1 bis 12 Stapel
Merkmale des Basissystems
l ECell3X-Systeme mit 1 bis 12 Stacks für einen Durchflussbereich von 15 ‡ 336 gpm (3,4 - 76,3 m3/h)
l Richter mit 400 VAC und 50 Hz oder 460 VAC und 60 Hz kompatibel
l Individuelle Überwachung des Stackstroms
l Durchfluss- und Drucktransmitter, Anschluss an SCADA-Systeme
Systemoptionen
Allen Bradley Micrologix mit Ethernet
n beinhaltet Veolia 6 Color QuickPanel HMI
l NEMA 4 Endgerät - Entfernung der PLC & HMI und alle Verkabelung am Endgerät beendet
l Standardgeräte
n Burkert Paddlewheel Durchflusssensoren auf Verdünnung, Konzentrat und Elektroden-Ausgang
n Burkert-Drucktransmitter an allen Strömen
n Burkert-Leitfähigkeitsanalysator und -sensor auf Dilute Outlet
l Premium-Instrumentierung
n Rosemount-Wirbelströmungs-Sendern am Verdünnungs- und Konzentrat-Ausgang
n Burkert Paddlewheel Durchflusssensor auf Elektroden-Ausgang
n Burkert-Drucktransmitter an allen Strömen
n Rosemount-Leitfähigkeitsanalysator und -sensor auf Dilute Outlet
L Einlass-Ablenkungsventil
n Standardgeräte: Burkert
n Premium Instrumentierung: Rosemount
l ANSI-DIN-Umwandlungskits
Wasserbedarf für Futtermittel | |
Gesamtzahl austauschbarer Anionen | < 25,0 ppm |
(als CaCO3) (TEA) Einschließlich CO2, berechnet nach ECalc pH | 4 11 |
Härte | < 1,0 ppm (als CaCO3) |
Silikon (reaktiv) | < 1,0 ppm |
SDI (15 min) | < 1 |
Zentrale Position | < 0,5 ppm |
Gesamtchlor | < 0,05 ppm |
Fe, Mn, H2S | < 0,01 ppm |
Betriebsparameter | |
Qualität des Produkts beim Ausgang (verdünnt) | > 16 MOhm cm |
Garantie für Silizium aus Verkaufserzeugnissen | Bis zu < 5 ppm |
Erholung | Bis zu 95% |
Temperatur | 40 bis 104oF (4,4 bis 40oC) |
Futterdruck | 60 bis 100 psi (4,1 bis 6,9 bar) |
Verdünnungsdruckverlust | 20 bis 40 psi (1,4 bis 2,8 bar) |
Eingangsspannung | 460VAC 60Hz, 400VAC 50Hz |
Baumaterial und Bewertungen | |
Schweißrahmen | Farbiger Kohlenstoffstahl |
Verdünnungsrohre | Sch. 80 PVC |
Konzentratleitung | Sch. 80 PVC |
Flanken | ANSI |
Rectifier | NEMA 4 |
Kontrollplatte | NEMA 4 |
Leistung des Bedienfeldes | 24VDC |
Anmerkungen:
1Die tatsächliche Leistung kann je nach Standortbedingungen variieren. Referenz Winflows Projektionssoftware zur Überprüfung der erwarteten Produktwasserqualität sowie der Widerstandsfähigkeit, Natrium,und Silikonleistungsgarantien für die KonstruktionsbedingungenFür Bor- oder andere Garantien wenden Sie sich an Veolia.
2Der Einlassdruck wird durch die nachgelagerten Druckanforderungen für die Produkt- und Konzentratströme, die Wahl des Gegenstroms oder des Gleichstroms und den Druckabfall bestimmt.
3. Bei Nennstrom und 25°C. Referenz-Winflow-Projektionssoftware zur Überprüfung der Konstruktionsbedingungen.
4. Verwenden Sie die Projektionssoftware Winflows und das Handbuch des Eigentümers des E-Cell-Stacks, um die Spezifikationen für das Einspeisungswasser für die Konstruktionsbedingungen zu überprüfen.
5. TEA (ppm als CaCO3) - Gesamtaustauschbares Anion, dies entspricht der Konzentration aller im Futterwasser vorhandenen Anionen einschließlich der Beiträge von OH-, CO2 und SiO2.Es müssen Windströme verwendet werden, um zu bestätigen, dass das TEA-Zufuhrwasser bei den spezifischen Anwendungen und Betriebsbedingungen akzeptabel istTabellenwert bei Mindestdurchfluss und Höchsttemperatur.
6. 1,0 ppm als CaCO3-Zufuhrwasser-Härtegrenze gilt nur für den Standard-Gegenstrom-Betrieb. Die zulässige Zufuhrwasser-Härte sinkt bei gleichzeitigem Stromstrom auf 0,1 ppm als CaCO3.
7. Die zulässige Siliziumgrenze sinkt über den Nennstrom. Die zulässige Siliziumgrenze sinkt auf 0,5 ppm bei einer Härte des Futterwassers über 0,5 ppm als CaCO3.
8- der Borgehalt ist auf 0,3 ppm als B beschränkt, wenn eine Silikongarantie oder eine Garantie für einen Widerstand von mehr als 10 MOhm/cm besteht,weil höhere Borwerte die Leistung beeinträchtigen könntenOhne diese Anforderungen beträgt der Grenzwert 1,0 ppm Bor.
9- Umgekehrte Osmose (RO) oder gleichwertiges Futterwasser: RO liefert EDI-Futterwasser, das im Wesentlichen frei von Partikeln, kolloidalen Stoffen und organischen Stoffen mit hohem Molekulargewicht ist,die Ionenwechselmedien verunreinigen könnenDie RO-Permeatqualität wird angegeben, da EDI-Stacks verpackte Betten mit Ionenaustauschmedium enthalten, die nicht zurückgewaschen/fluidiert werden können, um Partikel zu entfernen.Systeme mit einem offenen System zwischen einem RO-System (oder einer anderen Quelle) und E-Cell (ex- Tank, Dekarbonator) müssen unmittelbar vor der E-Zelle mit Filtern ausgestattet sein, um die E-Zelle vor Verunreinigung mit Feinstaub zu schützen.Ein 5 μm absoluter oder ein 1 μm nominaler Filter ist akzeptabel..
10. APHA - Farbstandard/Farbskala, benannt nach der American Public Health Association und definiert nach ASTM D1209.Veolia Water Technologies
