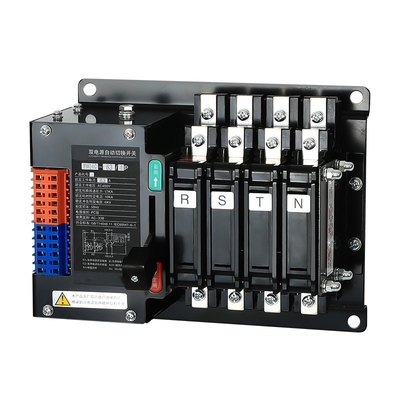

220V 100-Ampere-Doppelenergie-automatische Energie-Übergangsschalter Druckluftanlasser-PC Klasse

Produkt-Eigenschaften

FMQ4G-Reihe ATSE wird aus zwei Teilen verfasst: Schalterkörper und Wechselsteuerung. Der Schalter wird durch Solenoidspule gefahren und schnelle Wechselgeschwindigkeit hat.

Art Na ist ein spezielles integriertes ATSE, wenn der intelligente Prüfer innerhalb des Schalterkörpers installiert ist, in eine Kompaktbauweise, damit der Benutzer nur den Hauptstromkreis anschließen muss und dann er in Gebrauch gesetzt werden kann, der bequem ist, damit der Benutzer anschließt.

N, C, m-Art ist aufgespaltete externe Steuerung, werden der Kontrolleur und der Schalterkörper mit einem speziellen Kabel angeschlossen, um die Installation und die Verdrahtung bequemer herzustellen. Das N, C, m-Art ist aufgeteilte Art externe Steuerung, werden der Kontrolleur und der Schalterkörper durch ein spezielles Kabel angeschlossen, um die Installation und die Verdrahtung bequemer herzustellen. Die integrale Art und die aufgeteilte Art haben auch die Funktion der Entdeckung der Störung wie Überspannung, Undervoltage und Mangel an Zweiwegdreiphasenstromversorgung, und die Funktion des Beginnens und des Stoppens der Signalausgabe des Generatorsatzes kann als Wahl hinzugefügt werden (über eine 3-Sekunden-Verzögerung, wenn die Hauptstromversorgung ausfällt und eine Verzögerung von ungefähr 3 Sekunde, wenn die Hauptstromversorgung zu normalem zurückgeht).

Technische hauptsächlichparameter



Produktkategorie	Automatischer Schalter der PC-Klassendoppeltenergie Übergangs
Feldklasse	Produktcode	Feldklasse
	NA, N, C	32A, 63A, 125A, 250A, 400A, 630A
	M	1600A
	Q	3200A
Produktcode	Produktcode	Betriebsstrom	Eigenschaften
	Na	16A-630A	Einteilige Zweiabschnittart, intelligente Art, 250 | 630A mit IJ-Einlass optional
	N	16A-630A	spalten Sie Zweiabschnittart, Verteilerverdrahtung, 250 auf | 630A das gleiche optionale optionale des Seiteneinlasses
	C	16A-630A	Spaltenzweiabschnittart, Luftsteckerverdrahtung, 250 | 630A der gleiche Seiteneinlaß optional
	M	630A-1600A	spalten Sie Zweiabschnittart auf
Zahl von Pfosten	2P (125A und unten), 3P.4P
Nennstrom	16A-3200A
Arbeitsmodus	R (Nichterfüllungsselbstwiederholung), S (Selbstwiederholung/Bereitschaft), B (Llweisenpriorität), Anmerkung: Fabriknichterfüllungsselbstwiederholung
Optionale Funktionen	F (Gitter - Generation), T (Kommunikation)





		FMQ4G-32NA	FMQ4G-63NA	FMQ4G-125NA
Bewerteter Betriebsstrom (a)		16,20,25,32	40,50,63	80.100.125
Bewerteter Steuerstarkstrom (a)		5
Bewerteter kurzzeitiger Widerstandsstrom (Ka)		10
Bewertete Antriebwiderstandsspannung (KV)		8
Gebrauchskategorie		AC-33B
	Mechanisch	20000
	Elektrisch	6000
Zahl von Pfosten		2P 3P 4P	2P 3P 4P	2P 3P 4P
Gewicht (Kilogramm)		4,2 4,7 5,2	4,2 4,7 5,2	5 5,5 6,5
Arbeitszyklus (sek/Zeit)		10
