Herkunftsort: | China |
Markenname: | Fenigal/OEM |
Zertifizierung: | CE,CCC |
Modellnummer: | FMQl (PC-Grad) -100/2P/3P/4P |
Min Bestellmenge: | 1 Einheit |
---|---|
Preis: | Negotiate |
Verpackung Informationen: | Standardexportkarton |
Lieferzeit: | 5-8 WerktagesGroßauftrag verhandeln |
Zahlungsbedingungen: | T/T, Western Union |
Versorgungsmaterial-Fähigkeit: | 10,000pcs/month |
Maximumstrom: | 100A | Max. Voltage: | 400V |
---|---|---|---|
Pole: | 2P 3P 4P | Nennspannung: | 220v/380/400v |
Produktname: | Doppelenergie-automatischer Übergangsschalter Druckluftanlasser | Farbe: | Weiß |
Frequenz: | Wechselstrom 50 Hz/60Hz | Standard: | CE/CCC |
Schalter-Zeit: | <50ms> | Verdrahten von Methode: | Verdrahtung vor dem Brett |
Produkt-Klassifikation: | direkter Lastart | Eigenschaft: | Zuverlässige Leistung |
Markieren: | CER Erregungs-Doppelenergie-Übergangsschalter,Druckluftanlasserselbstübergangsschalter für Generator,3 Phasen-Übergangsschalter |

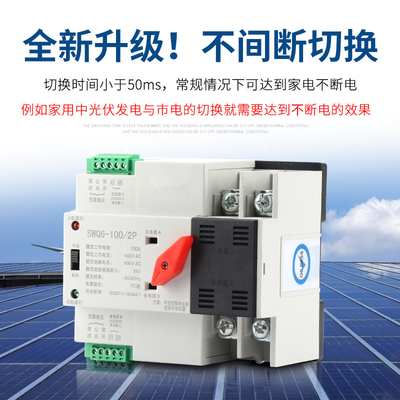

FMQl (PC-Grad) -100/2P/3P/4P
automatischer Schalter (der PC-Grad) Erregungsdoppelenergie Übergangs
Produktübersicht
ist- automatischer Schalter (der PC-Grad) Erregungsdoppelenergie Übergangsein neuentwickelter Miniaturhaushaltsenergieübergangsschalter. Der Schalter wird hauptsächlich benutzt, um zu prüfen, ob die Haupt- oder Ersatzstromversorgung normal ist. Wenn die normale Stromversorgung anormal ist, fängt die Bereitschaftsstromversorgung an, sofort zu arbeiten und so stellt die Kontinuität, die Zuverlässigkeit und die Sicherheit der Stromversorgung sicher. Sie ist für Gebrauch in den inländischen Schieneninstallationen, speziell im PZ30 Verteilerkasten bestimmt.
Der Druckluftanlasser hat Massivbau, zuverlässiger Wechsel, einfache Installation und Wartung und langes Leben. Druckluftanlasser wird aus TSE und Prüfer verfasst.
Entsprechend GB/T14048.11 Teil 6-1: Multifunktionsausrüstung und Schaltanlage, Druckluftanlasser ist das konformste Schwachstromschaltanlagen- und Steuergerät.
Strukturelle Eigenschaften
Steuergerät: eingebauter Prüfer
Produktstruktur: ohne Unterbrechung kennzeichnet Schienenart, hoher Strom, Bändchen, zweistufige, einfache Struktur, Druckluftanlasser-Körper: schnelle Schaltverzögerung, niedrige Durchfallquote, einfache Wartung, zuverlässige Leistung
Verdrahten von Methode: Verdrahtung vor dem Brett
Zugeschalteter Modus: Gitter zum Gitter, Gitter zum Generator, PV zum Dienstprogramm, Selbsteinspritzung und Selbstheilung
Produktoberteilrahmen: 100
Produktstrom: 10, 16, 20, 25, 32, 40, 50, 63, 80, 100A
Produktklassifikation: direkter Lastart
Produktpolzahl: 2, 3, 4
Produktnorm: GB/T14048.11
ATSE: PC-Grad
Schaltzeit: 0.008sec/8ms
Up-Time-- und Installationszustände
2,1 Umgebungstemperatur
Die maximale Temperatur sollte 40°C nicht übersteigen, sollte die minimale Temperatur nicht als -5°C niedriger sein, und die Durchschnittstemperatur sollte nicht als 35°C innerhalb 24h höher sein.
2,2 Höhe
Die Höhe des Installationsstandorts sollte nicht als 2000m größerer sein.
2,3 Witterung
Wenn die maximale Temperatur 40°C erreicht, sollte die relative Luftfeuchtigkeit des Installationsstandorts 50% nicht übersteigen; wenn die Temperatur die minimale Temperatur -5°C ist, ist die relative Luftfeuchtigkeit, zum Beispiel höher: die Temperatur ist 25°C, die relative Luftfeuchtigkeit ist 90%. Wegen der Temperaturwechsel, Sondermaßnahmen sollte genommen werden, um die gelegentliche Kondensation auf der Oberfläche des Produktes zu beschäftigen.
Strukturelle Eigenschaften
Steuergerät: eingebauter Prüfer
Produktstruktur: ohne Unterbrechung kennzeichnet Schienenart, hoher Strom, Bändchen, zweistufige, einfache Struktur, Druckluftanlasser-Körper: schnelle Schaltverzögerung, niedrige Durchfallquote, einfache Wartung, zuverlässige Leistung
Verdrahten von Methode: Verdrahtung vor dem Brett
Zugeschalteter Modus: Gitter zum Gitter, Gitter zum Generator, PV zum Dienstprogramm, Selbsteinspritzung und Selbstheilung
Produktoberteilrahmen: 100
Produktstrom: 10, 16, 20, 25, 32, 40, 50, 63, 80, 100A
Produktklassifikation: direkter Lastart
Produktpolzahl: 2, 3, 4
Produktnorm: GB/T14048.11
ATSE: PC-Grad
Schaltzeit: 0.008sec/8ms
2,4 Verschmutzungsgrad
Druckluftanlasser-Verschmutzungsniveau stimmt mit GB/T14048.11 kennzeichnete gerade 3. überein.
2,5 Installationsart
Die Installationsart von Druckluftanlasser stimmt mit der Kategorie überein, die in GB714048.il spezifiziert wird.
2,6 Installationszustände
Druckluftanlasser kann vertikal in den Schaltschrank oder in Linienverzweiger installiert sein. Vergewissern Sie sich, dass der Installationsabstand mit den Anforderungen übereinstimmt.
Vorkehrungen
3,1 Handbuch/Selbstoperation
Druckluftanlasser kann der Leistung der Stromerzeugung und der Trennung in der Stromkreisoperation, aber für Handbetrieb garantieren, wegen der Geschwindigkeit der Stromerzeugung und der Trennung oder der Betreiberunterschiede. der Druckluftanlasser garantiert nicht der oben genannten Leistung.
Übermäßige Silberlegierungsverluste treten möglicherweise während der manuellen Stromerzeugung und der Trennung auf. Deshalb wenn alle Energie für Inspektion und Wartung vom Betriebssystem- und von den Kontakten entfernt wird, den Auswahlschalter zur manuellen Position einfach ziehen. Im allgemeinen ziehen Sie den Auswahlschalter zur automatischen Position. Wenn Sie manuell funktionieren, ziehen Sie den Auswahlschalter zur manuellen Position. Wenn Handbetrieb komplett ist, ziehen Sie den Auswahlschalter von der manuellen Position zur automatischen Position.
3,2 Steuerstromkreis
Der Druckluftanlasser ist kurzzeitig aktiv. Nachdem Umwandlung komplett ist, wird die Spule im Steuerstromkreis durch den internen Konverter getrennt. Die Spule kann 80%-110% der Nennspannung normalerweise darunter laufen lassen. Zu Niederspannung veranlaßt die Spule, oben zu erhitzen oder sogar verbrennt spontan.
Spezifikation | 100A | ||
Nennstrom LE (A) | 16, 20, 25 | 32, 40, 50, 63 | 80, 100 |
Isolierungsspannung Ui | AC690V.50HZ | ||
Nennspannung Ue | AC400V, 50Hz | ||
Klasse | PC-Grad: kann bei der Erzeugung des Kurzschlussstroms hergestellt werden nicht und widerstanden werden | ||
Gebrauchskategorie | AC-33iB | AC-31 B | |
Messende Stange | 2P | 3P | 4P |
Gewicht | 1,7 | 2,1 | 2,6 |
Elektrisch | Leben: 2000mal; Handbetrieb: 5000mal | ||
Bewerteter Kurzschluss gegenwärtiges LQ | 50kA | ||
Kurzschlusssicherungsgerät (Sicherung) | RT16-00-63A | ||
Bewertete Antriebwiderstandsspannung | 8kV | ||
Steuerstromkreis | Bewertete Steuerspannung wir: Normale Betriebsbedingungen AC220V/50HZ: 85-110% wir | ||
Hilfsstromkreis | 2 Relais, jedes mit zwei verschiedenen Sätzen Kontaktkonverter-Kontaktkapazität: AC220V/50HzLE=5y | ||
Kontaktgeberwechselzeit | <50ms> | ||
Operationswechselzeit | <50ms> | ||
Rückkehrschaltzeit | <50ms> | ||
Des Ausschaltens Zeit | <50 ms=""> |
