| Herkunftsort: | China |
| Markenname: | Chint |
| Modellnummer: | NXB-40 |
| Min Bestellmenge: | 12pcs/1doz. |
|---|---|
| Preis: | USD1~15/unit |
| Verpackung Informationen: | Standard im Kartonkasten |
| Lieferzeit: | 2~15days |
| Zahlungsbedingungen: | T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 100.000 Stück / Monat |
| Zertifizierung: | CCC, CE, GS etc. | Modell: | NXB-40 |
|---|---|---|---|
| Pole: | 1P+N | Volt: | 1P+N-220/230/240V |
| HZ: | 50~60Hz | Phase: | 1 |
| Standard: | EN/IEC60898, IEC60947 | Ausschaltvermögen: | Ics=Icn=6000A, 4500A |
| Thermoschalterkurve: | B, C, D | Fallmaterial: | Nylon PA6 recyclebar |
| Verdrahten: | Verteiler, Hauptleitungsträgerrohr etc. IP20B | Elektroschockschutz: | KLASSE II |
| Mechanische Lebensdauer: | 10.000 | Elektrische Lebensdauer: | 5,000 |
| Markieren: | Industrietyp Leistungsschalter,elektrischer Leistungsschalter |
||

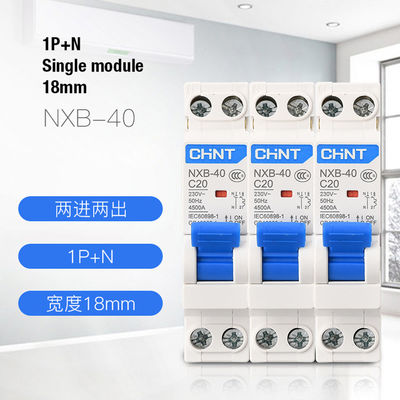

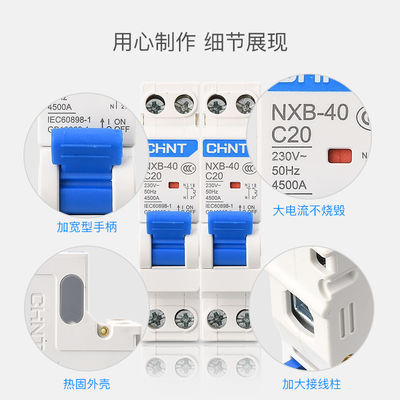

Miniaturleistungsschalter 6~40A, Icn=4500A, einzelnes Modul Chint NXB-40 DPN 1P+N 18mm für Gebrauch des Stromkreis-Schutz-AC230V
MCB NXB-40 DPN 18mm
CHINT hergestellt in China
Wechselstrom verwenden Miniaturleistungsschalter 6,10,16,20,25,32,40 A,
Miniaturleistungsschalter für Strompfade Wechselstroms, anbietender Terminalverteilungsinstallationsschutz
Das NXB-40 ist ein Miniaturleistungsschalter, der Wechselstrom Strompfadschutz anbietet. Es schützt Stromkreise gegen Kurzschlussstrom und Überlastungsstrom.
NXB-Minileistungsschalter wird im Verteilersystem oder im Bewegungsverteilersystem für Schutzüberlastung und im Kurzschluss im System verwendet. Das Produkt ist neoteris in der Struktur, Licht im Gewicht, zuverlässig und ausgezeichnet in der Leistung. Es hat hohes Ausschaltvermögen, kann schnell auslösen, und sein Fall und Einzelteile werden beim hohen feuerbeständigen und stoßsicheren Plastik angenommen. Das Produkt mit langem Leben, wird hauptsächlich Einzelpfosten 240 oder zwei Wechselstroms 50Hz/60Hz in drei, im vierpoligen Stromkreis 415V für Überlastung und Kurzschlusssicherung sowie für unfrequent auf-und-weg zugeschaltete elektrische Ausrüstung und Lichtstromkreis im Normalfall benutzt. Die Produkte stimmen mit Iec 60898 u. BS 3711 überein.
Konform mit IEC60898
Verfügbar in 1P+N
C, stolpernd Kurve D
Bis zu Wechselstrom 500V.
NXB-40 MCB kombiniert die folgenden Funktionen:
- Schutz von Stromkreisen gegen Kurzschlussstrom
- Schutz von Stromkreisen gegen Überlastungsstrom
- Steuerung
- Isolierung
Spezifikations-Tabelle NXB MCB
|
Standard |
Nennstrom (a) |
Pole |
Spannung (V) |
Ausschaltvermögen (A) |
|
BS3871-1 IEC60898 |
1 bis 40 |
1P+N |
230 |
4500 |
|
|
|
|
||
|
|
|
|
|
|
BAU UND EIGENSCHAFT
. Fähig zum elektrischen Stromkreis des Schalters mit Last
. Fähig zu Operation der gespeicherten Energie schnell freigeben
. Anwendbar padlock Gerät
. Kontaktstellungsanzeige
. Gegenwärtige Widerstandskapazität des hohen Kurzschlusses
. Hoch beleuchtet von der Hochherstellung und -Ausschaltvermögen
. Verwendet als Hauptschalter für Haushalt und ähnliche Installation
TECHNISCHE DATEN
. Pole Nr.: 1P+N
. Nennstrom (A): 6,10,16,20,25,32,40
. Bewertete Frequenz: 50/60Hz
. Nennspannung: Wechselstrom 230V
. Bewerteter Widerstandsstrom: 1000A innerhalb des lesc
. Elektromechanische Ausdauer: 10000 Zyklen
. Bewerteter Kurzschluss, der die Kapazität macht: 4500A
. Anschlusskapazität: Steifer Leiter 25mm2
. Verbindungs-Anschluss:
. Schraubklemme
. Säulenanschluß mit Lampe
. Installation:
. Plattenmontage
GESAMT-U. INSTALLATIONS-MASSE
|
|
Standard |
|
IEC/EN 60898-1 |
|
Mechanisch |
Elektrische Lebensdauer |
|
10000 |
|
Mechanische Lebensdauer |
|
20000 |
|
|
Schutzgrad |
|
IP20 |
|
|
Bezugstemperatur für |
℃ |
30 |
|
|
Umgebende Temperatur (mit Tageszeitung |
℃ |
-5. +40 |
|
|
Speicher-temperation |
℃ |
|
|
|
Installation |
Terminalverbindungsart |
|
Cable//U-type Hauptleitungsträger/Stift-artiger Hauptleitungsträger |
|
Terminalgrößenspitze/-unterseite für Kabel |
mm2 |
25 |
|
|
AWG-Lehre |
18-3 |
||
|
Terminalgrößenspitze/-unterseite für Hauptleitungsträger |
mm2 |
25 |
|
|
mm2 |
18-3 |
||
|
Anzugsmoment |
N*m |
2 |
|
|
In--Ibs. |
18 |
||
|
Befestigung |
|
Auf DN-Schiene en 60715 (35mm) durch meas des schnellen Klippgerätes |
|
|
Verbindung |
|
Von der Spitze und von der Unterseite |
|
Nennstrom |
Temperaturausgleichskoeffizient unter verschiedener Betriebstemperatur |
||||||||
|
-10℃ |
0℃ |
10℃ |
20℃ |
30℃ |
40℃ |
50℃ |
55℃ |
60℃ |
|
|
6 |
1,2 |
1,14 |
1,09 |
1,05 |
1,00 |
0,96 |
0,8 |
0,75 |
0,7 |
|
10-32 |
1,18 |
1,12 |
1,08 |
1,04 |
100 |
0,96 |
0,92 |
0,88 |
0,84 |
|
40 |
1,16 |
1,12 |
1,07 |
1,03 |
1,00 |
0,97 |
0,87 |
0,83 |
0,80 |
|
|
Standard |
|
IEC/EN 60898-1 |
|
Elektrisch |
Nennstrom herein |
A |
6,10,16,20,25,32,40 |
|
Pfosten |
|
1P+N |
|
|
Nennspannung Ue |
V |
230 |
|
|
Isolierungsspannung Ui |
V |
500 |
|
|
Bewertete Frequenz |
Hz |
50/60Hz |
|
|
Bewertetes Ausschaltvermögen |
KA |
4500 |
|
|
Bewertete impelse Widerstandsspannung (1.2/50) UimpStandard |
V |
4000 |
|
|
Dielektrische Prüfspannung an ind, Fred, für 1 Minute |
KV |
2 |
|
|
Polluttions-Grad |
|
2 |
|
|
Themo-magnetische Freigabe characteristis |
|
C, D |
